Handleiding Raspberry Pi 4B starter kit met Heatsink Case
Heatsink case in elkaar zetten
De Heatsink Case bestaat uit één onder en één bovenkant. Op de bovenkant zitten twee ventilatoren bevestigd.

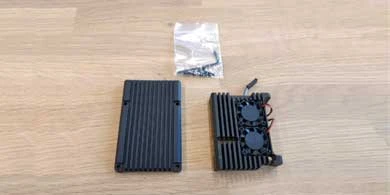

Onderdelen:
Het onderdeel links is de onderkant. Rechts is de bovenkant. Ook is er een zakje met 4 boutjes en een inbussleutel.
Stap 1:

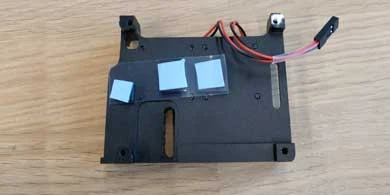

Aan de binnenkant zitten 3 hitte geleidende stickers met een folie eroverheen. Haal het folie er af.
Stap 2:
Plaats de bovenkant van de behuizing zoals hier boven is afgebeeld op de Raspberry Pi.
Stap 3:

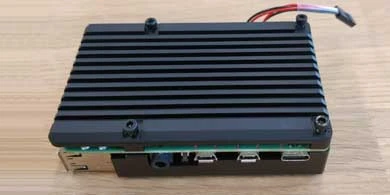

Draai de Raspberry Pi om en plaats de onderkant. Plaats de 4 boutjes en draai ze vast d.m.v. de inbussleutel.
Stap 4:

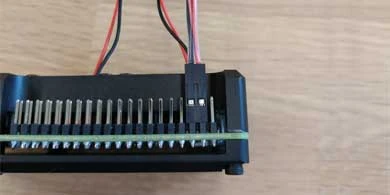

Sluit de ventilator aan op de buitenste rij GPIO Pins. De rode draad komt op de tweede en de zwarte op de derde pin van rechts.
Stap 5:

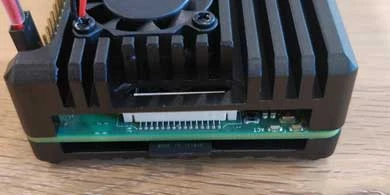

Plaats de meegeleverde Micro-SD kaart in de SD slot met de metalen strips richting de printplaat.
Extra info over de ventilatoren

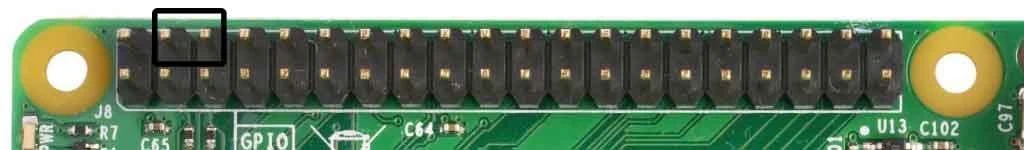

De Raspberry Pi heeft een rijtje met GPIO Pins.
Op het plaatje hier rechts zie je hoe deze er uit ziet.
De geselecteerde pins links bovenin gebruik je als je wilt dat de ventilator altijd aan staat. (zolang de Raspberry Pi aan staat)
De linker pin is de 5V en de rechter is de GND
Aansluiten & Opstarten

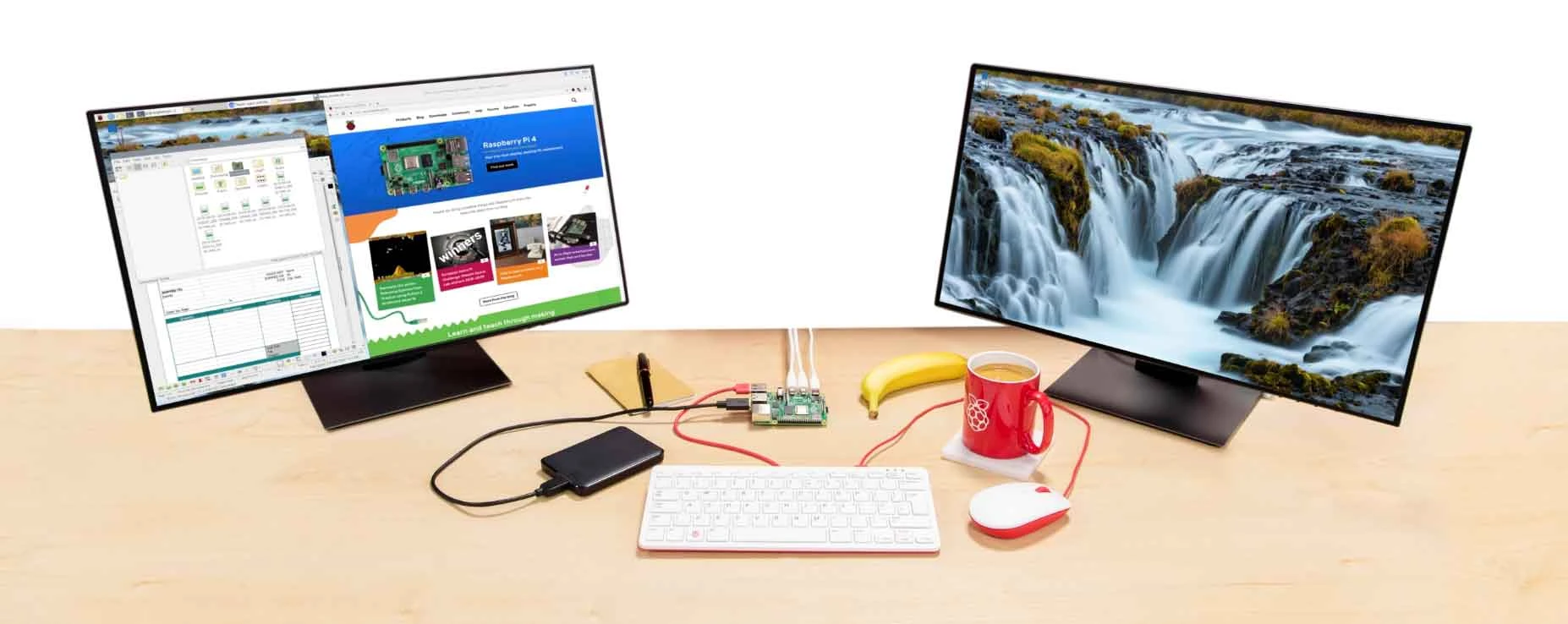

In de bovenstaande stappen heb je de behuizing bevestigd. Ook heb je de ventilatoren en Micro-SD kaart aangesloten. Aan de zijkant van de Raspberry Pi 4B zitten twee Micro HDMI poorten. Plaats de meegeleverde Micro HDMI kabel in de linker poort, en het HDMI uiteinde in een monitor of beeldscherm.
Sluit een toetsenbord & muis aan op de USB poorten en plaats als laatste de voedingskabel in de USB-C poort.
Je set-up is nu klaar om te worden opgestart.
Als de de Raspberry Pi nu opstart krijg je op je monitor een desktop te zien. Bij de eerste keer opstarten moet je deze nog even instellen, maar dat wordt stap voor stap uitgelegd.
Je kunt nu gaan browsen, programmeren, teksten bewerken en nog veel meer!
