7 Segment LED Display Kit – Kitronik

6,57 /6,57 excl. btw

5 op voorraad

  • Gratis verzending vanaf €74,95 NL. (€99,95 BE/DE)
  • Voor 16:00 besteld = morgen in huis
  • Express voor 11:00 besteld = vanavond in huis*
  • 14 dagen gratis terugsturen*
  • Ook af te halen bij ons in Leusden!
Artikelnummer: KITR1019 Categorieën: ,

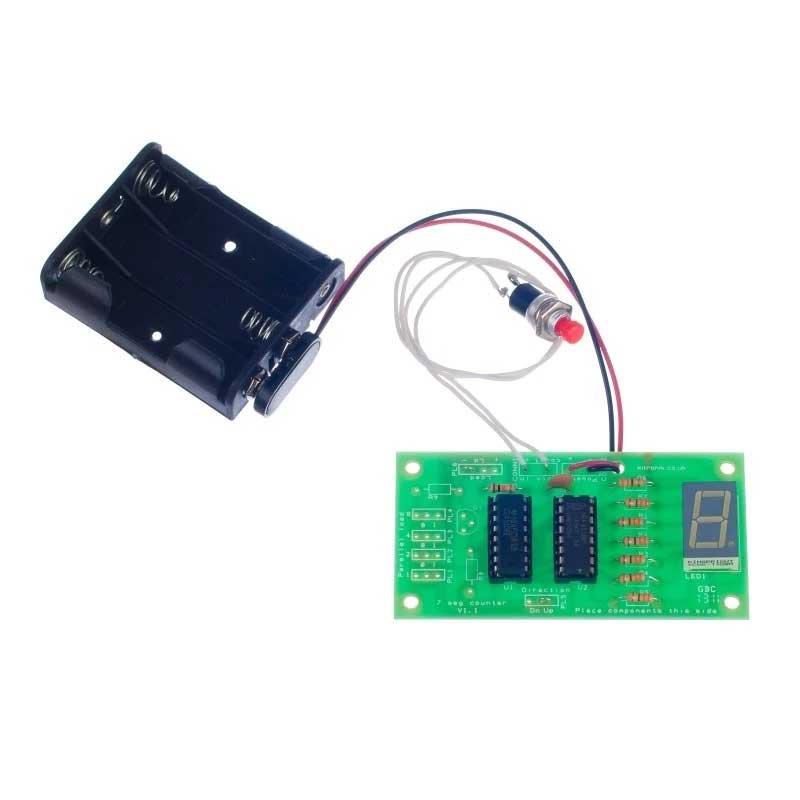

Beschrijving 7 Segment LED Display Kit - Kitronik

Dit is de 7 segment LED Display kit van Kitronik. Het maakt gebruik van een binair up-down counter IC en een binair naar 7 segment display driver IC. Een 7 segment LED is een LED module die uit 7 segmenten bestaat. Deze 7 segmenten kunnen de getallen 0 t/m 9 maken.
Verbindingen met het board maken het mogelijk om op of af te tellen en de vooraf ingestelde waarde te laden. De kit kan bijvoorbeeld worden gebruikt als tafelvoetbal scorebord.

Kenmerken 7 Segment LED Display Kit

  • Door verbindingen met het bord kan op- of afgeteld worden en kan een vooraf ingestelde waarde worden geladen.
  • De kit maakt gebruik van zowel een binaire op/neer-teller IC en een binaire naar 7 Segment Display Driver IC.
  • Druk op de schakelaar om het LED-display op/af te laten tellen.
  • Ideaal om te leren solderen.
  • Ideaal om te leren werken met elektronica.

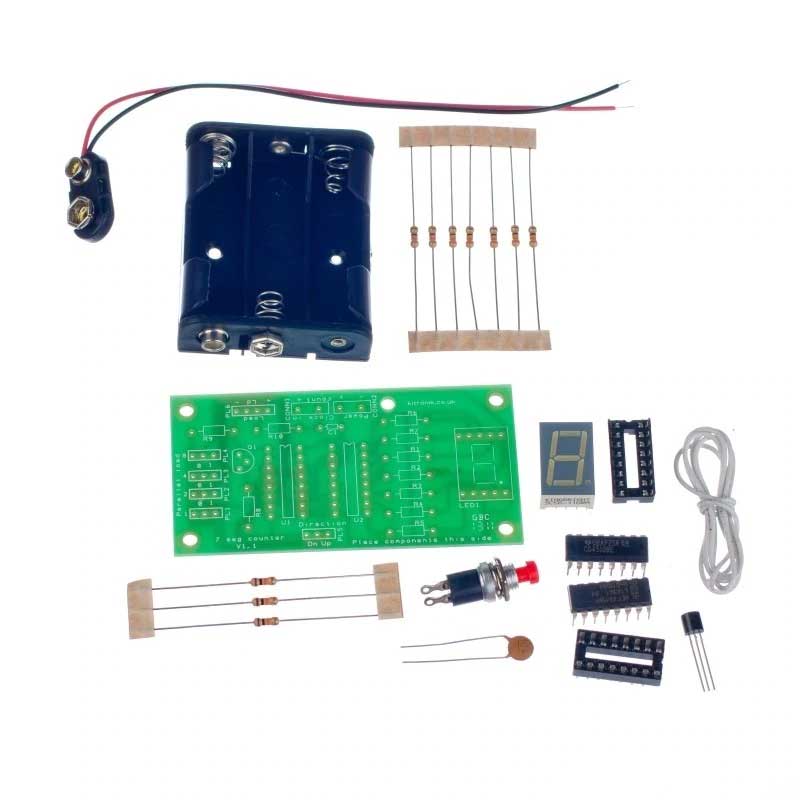

Inhoud 7 Segment LED Display Kit

  • 1x 4510B BCD Up / Down-counterIC
  • 1x 4511B BCD naar 7-segment driver IC
  • 2x 16-pins IC-houder
  • 7x 330Ω weerstanden
  • 3x 10KΩ weerstanden
  • 1x BC337 NPN-transistor
  • 1x 100nF condensator, keramiek
  • 1x 7 Seg display Module Groen
  • 1x druk om schakelaar te maken
  • 1x PP3 Clip-kabel
  • 1x 3AA batterijhouder
  • 05 m aansluitdraad
  • 1x 7 segmenten display printplaat

Extra benodigdheden 7 Segment LED Display Kit

  • 3X AA batterij
  • Soldeerbout & tin
  • Striptang
