Beschrijving ADC Differential Pi

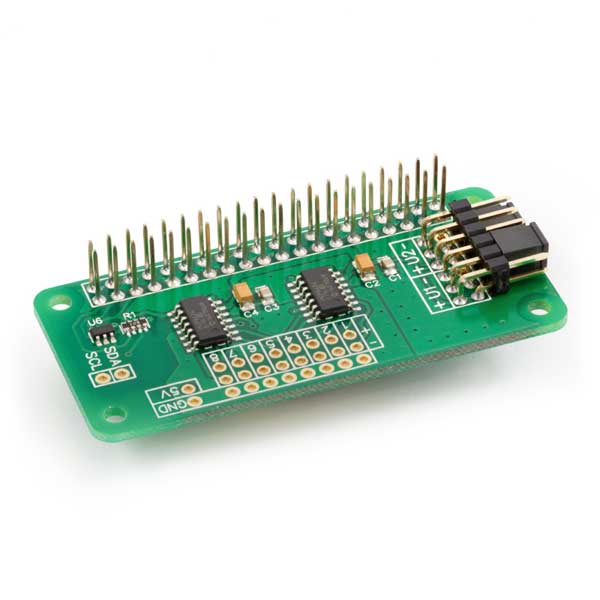

De ADC Differential Pi is een 8-kanaals 18 bit analoog naar digitaal converter ontworpen om te werken met de Raspberry Pi. De ADC Pi is gebaseerd op twee Microchip MCP3424 A/D converters met elk 4 analoge inputs. De MCP3424 is een delta-sigma A/D converter met geluidsarme differentiële inputs.
Het board kan worden gebruikt als een single-ended A/D converter. Het maakt gebruik van de interne 2,048V referentie voltage waarvan de -V pinnen verbonden zijn met de Ground. Een spanningsverdeler op het ADC Pi board brengt het ingangsspanningsbereik op een bruikbare 0 - 5,06V. In deze configuratie is de sample size 17 bits voor elk kanaal.

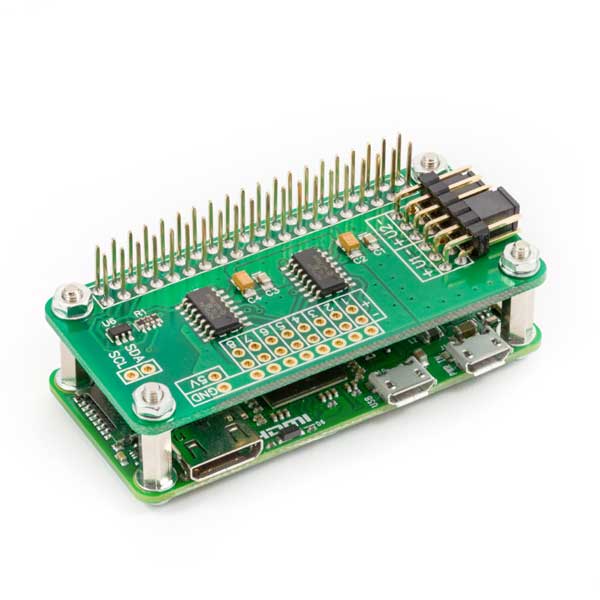

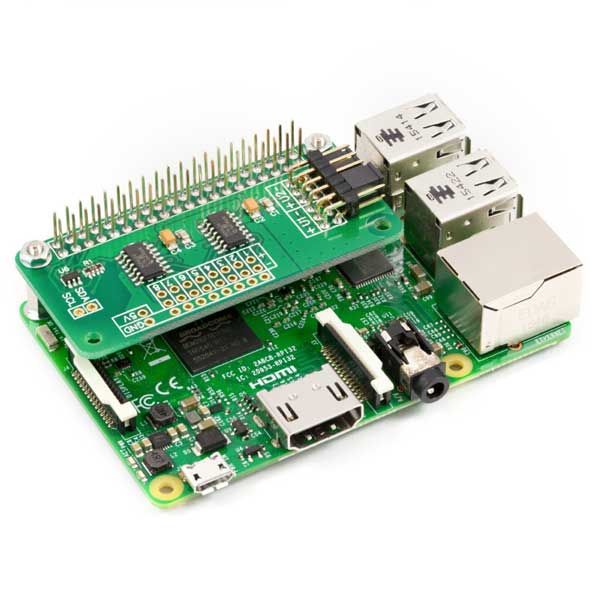

De ADC Differential Pi is ontworpen als metgezel voor de ADC Pi. In tegenstelling tot de ADC Pi bevat de ADC Differential Pi geen spanningverdelers. Hierdoor kunnen inputs worden gebruikt om een differentieel spanningsbereik van ± 2,048 V te meten. Dit is handig voor het meten van inputs onder ±2,048V. Ook stelt het je in staat om je eigen spanningsverdeler te gebruiken om hogere spanningen te meten. De ADC Differential Pi wordt gevoed via de Raspberry Pi met behulp van de GPIO-pins of via de ingebouwde voedingsconnector. Dankzij de verlengde GPIO-pinnen kun je de ADC Pi stapelen met andere uitbreidingskaarten.
De twee MCP3424 A/D converters communiceren via I2C met de Raspberry Pi. Hierdoor kun je 8 analoge inputs gebruiken. Een logisch niveau converter is ingebouwd op het ADC Pi board. Daardoor heb je een gebufferde 5V I2C poort. Dankzij de I2C poort kun je gemakkelijk andere I2C apparaten toevoegen die op 5V werken. De I2C buffer maakt gebruik van N-channel mosfets met een maximale afvoerstroom van 100mA.

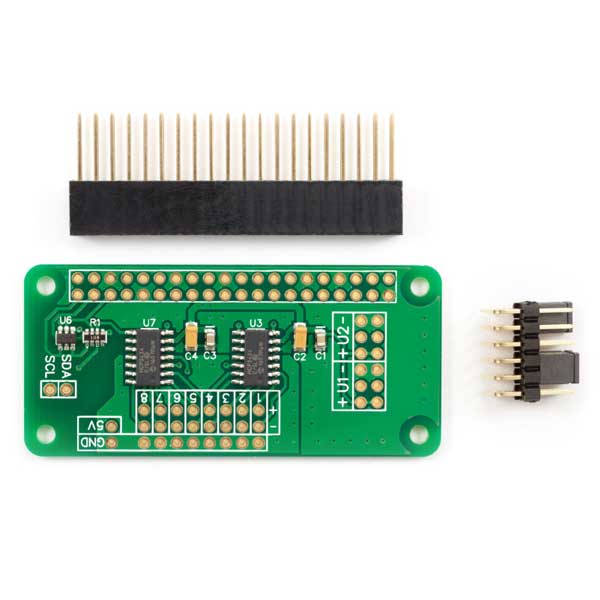

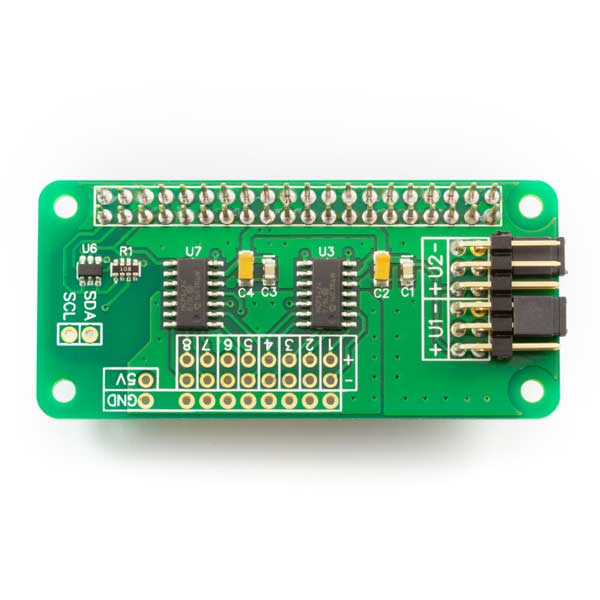

De I2C adresbits kunnen worden geselecteerd met behulp van de ingebouwde jumpers. De MCP3424 ondersteunt tot 8 verschillende I2C adressen. Je kunt dus met twee A/D-converters op elke ADC Pi kun je tot 4 ADC Pi-kaarten op één enkele Raspberry Pi stapelen. Hierdoor krijg je 32 ADC inputs.
De MCP3424 bevat een ingebouwde 2,048V referentie voltage met een input range van ±2,048V differentieel (volledig schaalbereik van 4,096V/PGA). Een programmeerbare gain amplifier biedt de gebruiker een selecteerbare versterking van x1, x2, x4 of x8 voordat de conversie van analoog naar digitaal plaatsvindt.
De datasnelheid voor analoog naar digitaal conversies is 3,75 (18 bit), 15 (16 bit), 60 (14 bit) of 240 (12 bit) samples per seconde. Gegevenssnelheid en resolutie kunnen binnen software worden geconfigureerd met behulp van de I2C-interface.
ADC Differential Pi
Uitverkocht
€ 23,95
Bestel voor 16:00 = vandaag verzonden
Gratis verzending vanaf €99,95
14 dagen gratis terugsturen
Levering uit eigen voorraad
Zelfde dag ophalen bij ons in Leusden
5151+ beoordelingen
4.7 gem.
5151+ beoordelingenBekijk allesSKU: AB1018 Categorieën: Raspberry Pi Accessories
Beschrijving ADC Differential Pi
De ADC Differential Pi is een 8-kanaals 18 bit analoog naar digitaal converter ontworpen om te werken met de Raspberry Pi. De ADC Pi is gebaseerd op twee Microchip MCP3424 A/D converters met elk 4 analoge inputs. De MCP3424 is een delta-sigma A/D converter met geluidsarme differentiële inputs.
Het board kan worden gebruikt als een single-ended A/D converter. Het maakt gebruik van de interne 2,048V referentie voltage waarvan de -V pinnen verbonden zijn met de Ground. Een spanningsverdeler op het ADC Pi board brengt het ingangsspanningsbereik op een bruikbare 0 - 5,06V. In deze configuratie is de sample size 17 bits voor elk kanaal.
De ADC Differential Pi is ontworpen als metgezel voor de ADC Pi. In tegenstelling tot de ADC Pi bevat de ADC Differential Pi geen spanningverdelers. Hierdoor kunnen inputs worden gebruikt om een differentieel spanningsbereik van ± 2,048 V te meten. Dit is handig voor het meten van inputs onder ±2,048V. Ook stelt het je in staat om je eigen spanningsverdeler te gebruiken om hogere spanningen te meten. De ADC Differential Pi wordt gevoed via de Raspberry Pi met behulp van de GPIO-pins of via de ingebouwde voedingsconnector. Dankzij de verlengde GPIO-pinnen kun je de ADC Pi stapelen met andere uitbreidingskaarten.
De twee MCP3424 A/D converters communiceren via I2C met de Raspberry Pi. Hierdoor kun je 8 analoge inputs gebruiken. Een logisch niveau converter is ingebouwd op het ADC Pi board. Daardoor heb je een gebufferde 5V I2C poort. Dankzij de I2C poort kun je gemakkelijk andere I2C apparaten toevoegen die op 5V werken. De I2C buffer maakt gebruik van N-channel mosfets met een maximale afvoerstroom van 100mA.
De I2C adresbits kunnen worden geselecteerd met behulp van de ingebouwde jumpers. De MCP3424 ondersteunt tot 8 verschillende I2C adressen. Je kunt dus met twee A/D-converters op elke ADC Pi kun je tot 4 ADC Pi-kaarten op één enkele Raspberry Pi stapelen. Hierdoor krijg je 32 ADC inputs.
De MCP3424 bevat een ingebouwde 2,048V referentie voltage met een input range van ±2,048V differentieel (volledig schaalbereik van 4,096V/PGA). Een programmeerbare gain amplifier biedt de gebruiker een selecteerbare versterking van x1, x2, x4 of x8 voordat de conversie van analoog naar digitaal plaatsvindt.
De datasnelheid voor analoog naar digitaal conversies is 3,75 (18 bit), 15 (16 bit), 60 (14 bit) of 240 (12 bit) samples per seconde. Gegevenssnelheid en resolutie kunnen binnen software worden geconfigureerd met behulp van de I2C-interface.
