ESP32-A1S Wi-Fi+BT Audio Development Kit

Beschrijving Esp32 Audio development kit

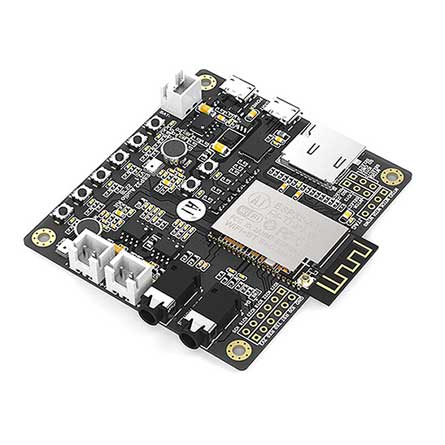

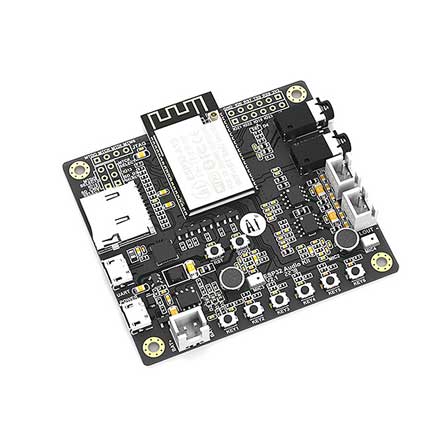

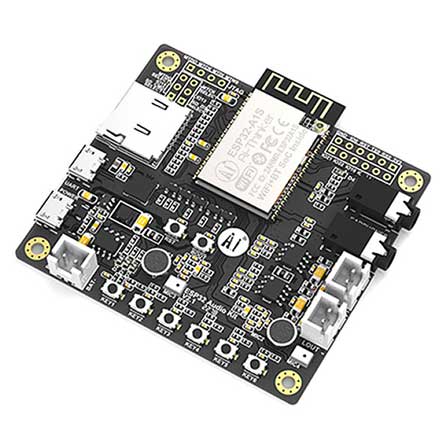

Het kerngedeelte van de ESP32 Audio kit is de ESP32-A1S-module, deze kan als minimaal onafhankelijk systeem werken.

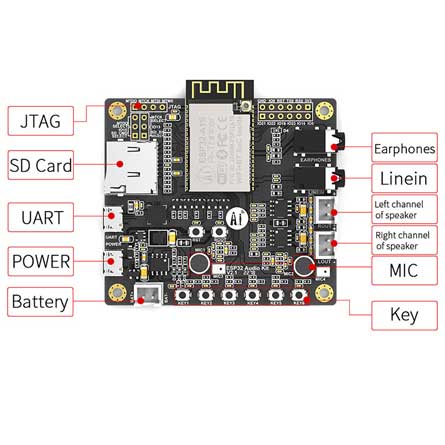

De meeste audio-interfaces zijn verdeeld over beide zijden van het ontwikkelbord voor gemakkelijke toegang, inclusief een 3,5 mm koptelefoonaansluiting, een 3,5 mm line-in-aansluiting, een paar 2-pins headers voor linker- / rechterluidsprekers (tot 4Ω / 3W-uitgang), en een paar ingebouwde microfoons.
De ESP32 Audio Kit is uitgerust met een dual-core Xtensa LX6 CPU (520 KB SRAM, 8 MB PSRAM), micro SD-slot (tot 64 GB opslag) en 802.11 b / g / n wifi + Bluetooth 4.2 LE .
De ESP32 Audio Kit is compatibel met het ESP-ADF-framework van Espressif, dat ondersteuning biedt voor de Assistent van Google en Alexa van Amazon.
Het is een ideale oplossing voor IoT Audio-toepassingen, het is geschikt voor smart home-apparaten, smart audio, enz.

Kenmerken Audio development kit

• Embedded LwIp en FreeRTOS.
• Ondersteuning van Smart Config of Airkiss-netwerkverbinding met één klik.
• Ondersteuning STA / AP / STA + AP werkmodus.
• Opgeladen door 5V / 2A-voeding en 3,7 V lithiumbatterij.
• Ondersteuning 64G SD-kaart lezen en schrijven.
• Luidsprekers linker- en rechterkanaal ondersteunen uitgang 4Ω 3 W luidsprekeruitgang en ondersteunen ondertussen tweekanaals uitgang.
• Twee analoge microfoons worden respectievelijk gebruikt als audio-ingang en headset-microfooningang.
• Hoofdtelefoonaansluiting van 3,5 mm ondersteunt output van linker- en rechterkanaal

Specificaties Audio development kit

• CPU: Xtensa® 32-bit LX6 dual-core processor, rekenvermogen tot 600 DMIPS
• ROM: 520KB SRAM RTC 16 KB SRAM
• IO-poort: 10
• SPI Flash: standaard 32Mbit
• RAM: 520KB SRAM + 8M PSRAM
• Ondersteuningsinterface: URAT, SPI, I2C, PWM
• UART Baudrate: standaard 115200 bps
• Audio-uitgang: ondersteunt 1-kanaals hoofdtelefoonuitgang en 1-kanaals linker- en rechterluidsprekeruitgang
• Audio-ingang: ondersteuning LINEIN en 2-weg MIC-ingang
• Spectrumbereik: 2412 ~ 2484 MHz
• WiFi 802.11: b / g / n / d / e / i / k / r (802.11n, snelheid tot 150 Mbps) A-MPDU en A-MSDU-aggregatie, ondersteuning 0,4μs bewakingsinterval 2,4 ~ 2,5 GHz
• Bluetooth: Bluetooth 4.2 BR / EDR- en BLE-normen, NZIF-ontvanger met -98 dBm-gevoeligheid, ondersteuning AFH (Adaptive Frequency Hopping), ondersteuning CVSD- en SBC-audioformaten

Wiki & Docu:

• ESP -ADF
• User Guide
