Beschrijving Expander Pi

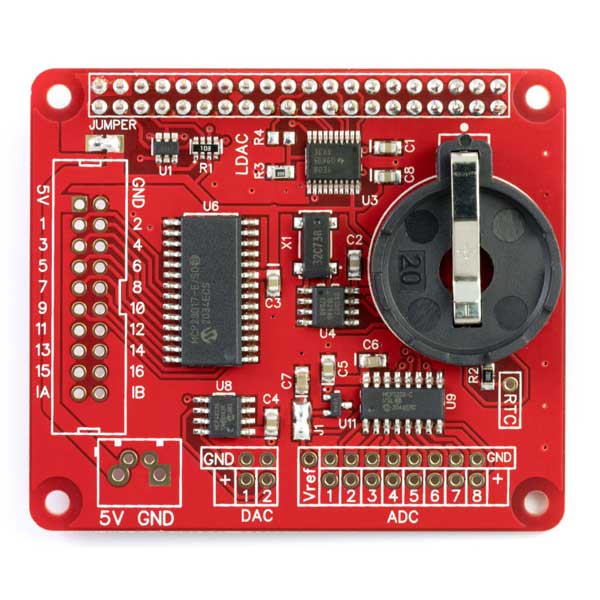

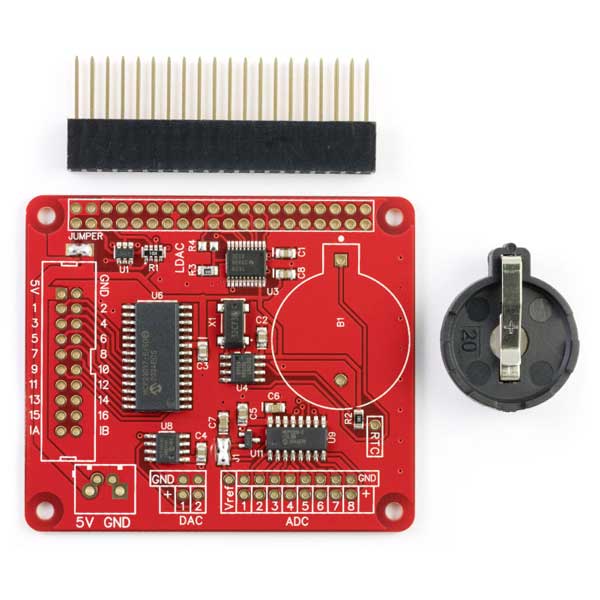

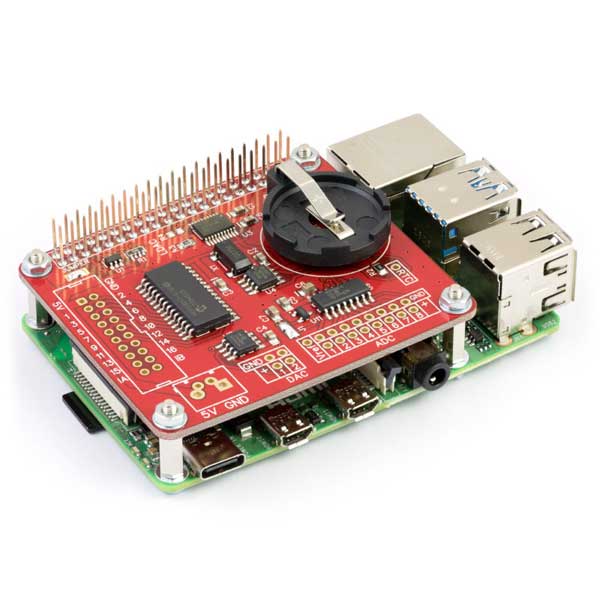

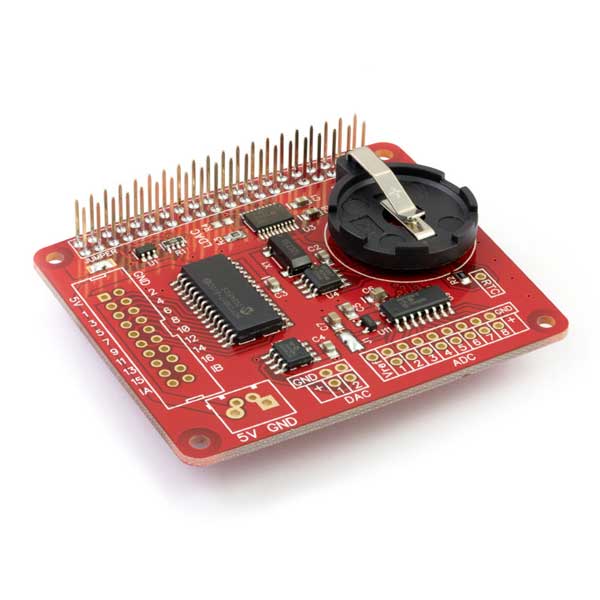

De Expander Pi is een veelzijdig digitaal en analoog uitbreidingsbord. Het stelt je in staat om dingen zoals schakelaars, lichten, sensoren en apparaten op je Raspberry Pi aan te sluiten. De Expander Pi wordt aangesloten op de GPIO pins van de Raspberry Pi. Door middel van de optionele montagekit kun je de Expander Pi stevig bevestigen. De Expander Pi wordt gevoed via de Raspberry Pi met behulp van de GPIO-pins of via de ingebouwde voedingsconnector. Dankzij de verlengde GPIO-pinnen kun je de Expander Pi stapelen met andere uitbreidingskaarten.
Met de Expander Pi kun je 8 analoge inputs, 2 analoge outputs en 16 digitale I/O's op de Raspberry Pi aansluiten. Het board komt ook met een ingebouwde Real Time Clock (RTC). Hierdoor heeft je Raspberry Pi altijd de juiste tijd.
De 16 I/O kanalen maken gebruik van de MCP23017 16-bit I/O expander van Microchip Technology Inc. Ze kunnen onafhankelijk worden geconfigureerd als input of output. De maximale input is 5V per kanaal.
De 2-kanaals digitaal naar analoog converter heeft een 12-bits resolutie. Het maakt gebruik van de MCP4822 dual-channel 12-bits DAC met interne voltage referentie.
De 8 analoog naar digitaal converter heeft een 12-bit resolutie. Het maakt gebruik van een Microchip MCP3208 8-kanaals 12-bit A/D converter met SPI seriële interface. De maximale sample rate is 100 ksps en bevat een 4.096 volt precisie voltage referentie. Houd er rekening mee dat de maximale samplefrequentie afhankelijk is van:
De gebruikte programmeertaal, de CPU-snelheid en het gebruik.
Er wordt een aparte Vref-pin meegeleverd. Hierdoor kun je een externe voltage referentie gebruiken. Als je ervoor kiest om een externe voltage referentie te gebruiken moet je de ingebouwde voltage referentie IC loskoppelen. Dit doe je door de soldeerbrug van jumper J1 te verwijderen. Wanneer je de J1 soldeerbrug niet verwijderd bij gebruik van een externe referentie kan het board beschadigen.
De RTC gebruikt de DS1307 RTC realtime klok en een CR2032-batterij om de datum en tijd bij te houden. Dit gebeurt wanneer de hoofdsysteemvoeding niet beschikbaar is.
Let op, sluit de Expander Pi niet aan op de Raspberry Pi wanneer de stroom is aangesloten zonder dat er een CR2032-batterij is geïnstalleerd. Dit kan schade aan de DS1307 RTC-chip veroorzaken.
De Expander Pi gebruikt een CR2032-knoopbatterij (de batterij niet inbegrepen).
Door het gebruik van de SPI bus en gefixte adressen op de I2C bus kan de Expander Pi niet gestapeld worden met de ADCDAC Pi Zero of RTC Pi Plus. Slechts één Expander Pi kan gebruikt worden op één Raspberry Pi.
Het I2C address voor de MCP23017 digital I/O chip is ingesteld op 0x20. Wanneer je de Expander Pi wilt gebruiken met een IO Pi Plus/Zero moet je er voor zorgen dat de adressen op de IO Pi chips niet ingesteld staan op 0x20.
Het is mogelijk om de Raspberry Pi en de Expander Pi los van elkaar te voeden. Het is dan wel verstandig om de soldeerbrug "JUMPER" naast de GPIO pin 1 te verwijderen van de Expander Pi. Hierdoor wordt deze losgekoppeld van de Raspberry Pi 5V pins.
