LCD12864 Shield Arduino

Beschrijving LCD12864 Shield Arduino

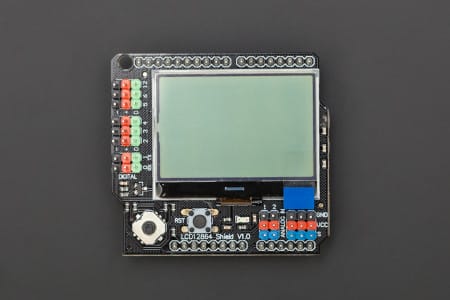

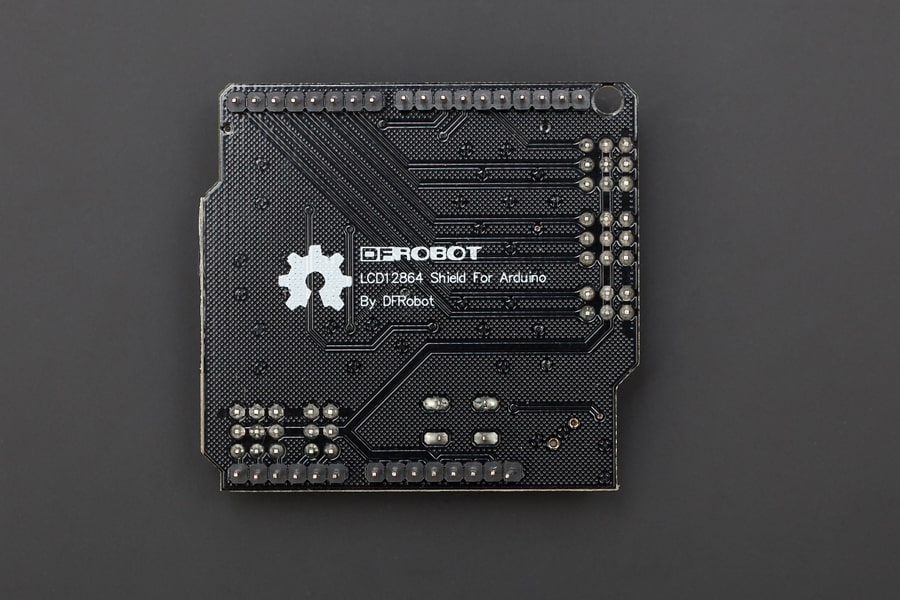

Het LCD12864 Shield is een veelzijdige toevoeging voor Arduino-enthousiastelingen. Dit schild, met een helder LED-achterlicht, ondersteunt zowel Engelse als Chinese tekens en beeldaanpassingen. Het is compatibel met de meeste Arduino-controllers. Een opvallend kenmerk is de 5-toets joystick. Deze zorgt voor extra bedieningsopties. Met 5 analoge uitbreidingspinnen en 8 digitale pinnen biedt het LCD12864 Shield meer mogelijkheden voor uw projecten. Of het nu gaat om prototypen of interactieve toepassingen, dit schild is een betrouwbare keuze. Het is compact en efficiënt ontworpen, met afmetingen van slechts 60x55x20mm. De integratie in uw bestaande Arduino-projecten gaat naadloos en verrijkt deze met nieuwe functionaliteiten.

Kenmerken LCD12864 Shield Arduino

• Compatibel met meeste Arduino-controllers
• Ondersteunt Engelse en Chinese tekens, plus beeldaanpassingen
• LED-achterlicht voor heldere weergave

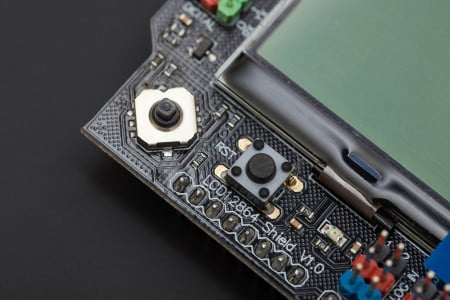

• 5-toets joystick voor extra bedieningsmogelijkheden
• 5 analoge uitbreidingspinnen en 8 digitale pinnen voor veelzijdige projectintegratie
• Compact formaat: 60x55x20mm, ideaal voor kleinere projecten
• Inclusief resetknop voor gemakkelijke bediening
• Achterlichtbesturing via Arduino Digitale Pin 7
• Extra aansluitmogelijkheden met 5 analoge pinnen en 8 digitale pinnen
• Voeding: 3.3V, energiezuinig en betrouwbaar
• Gebruikte pinnen: D7, D8, D9, D10, D11, D13, A0

Documentatie:

• Wiki Doc
• Schematic
• U8glib library For Arduino
• Sample Code
• Bitmap Converter
