Beschrijving RS485 Pi

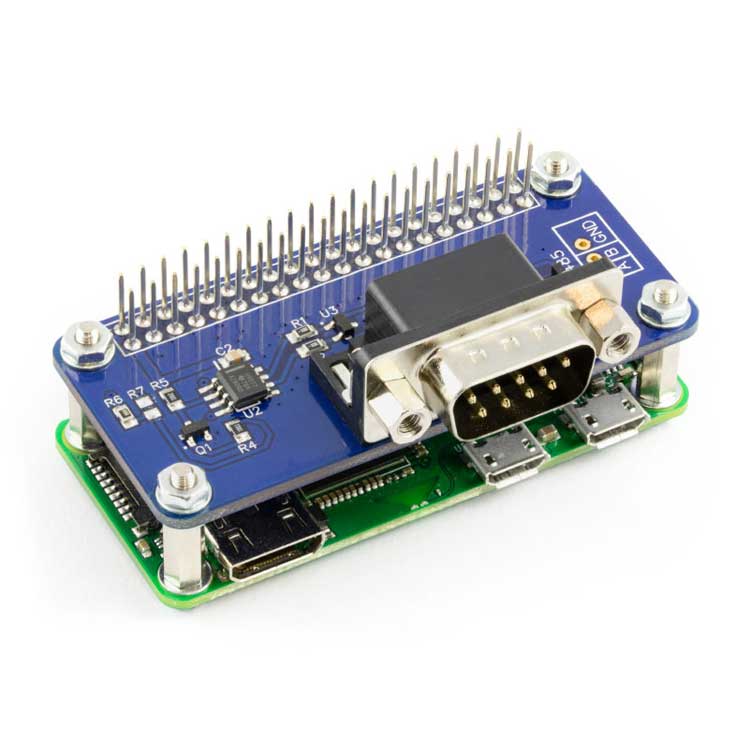

De RS485 Pi is een communicatie board die het RS-485 seriële protocol ondersteund.

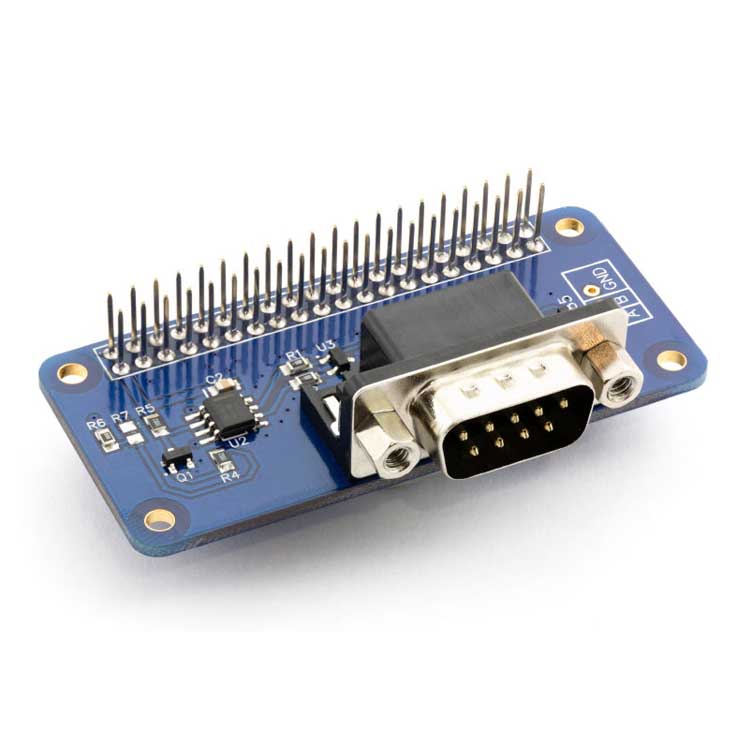

De RS-485 poort is verbonden met de UART poort op de Raspberry Pi door middel van een SN65HVD72 interface. De SN65HVD72 IC zet de 3.3V UART signalen om naar RS-485 spanningen waardoor communicatie tussen apparaten mogelijk is. De RS-485 poort kan worden benaderd via de DB9 poort of soldeer punten op de PCB.
De RS485 Pi beschikt over bescherming tegen piekspanningen. Dit is in de vorm van een TVS diode en twee 10 ohm Pulse-Proof Thick-Film weerstanden.

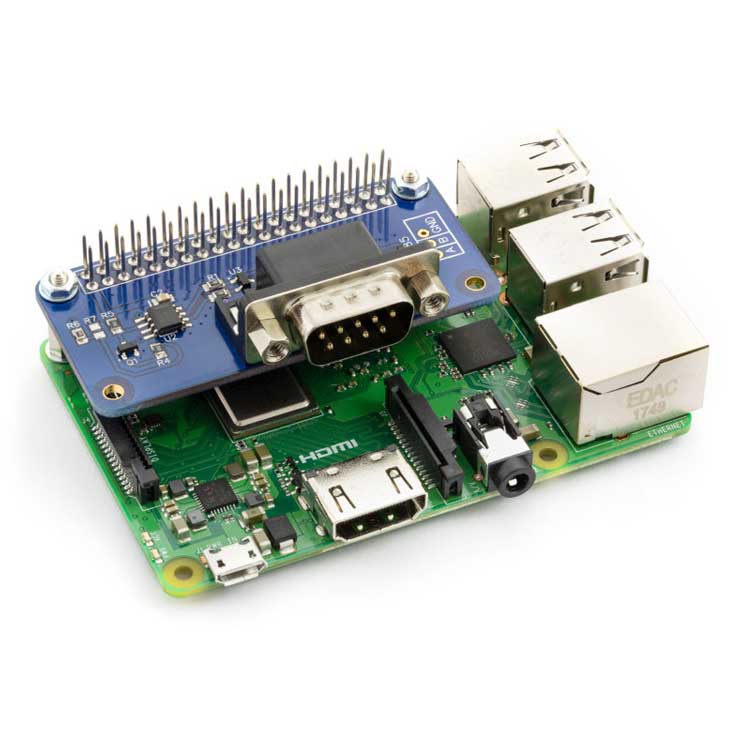

Let op, je kunt één RS485 Pi board per Raspberry pi gebruiken. Wanneer je de RS485 Pi stapelt met andere uitbreidingsborden moet deze bovenaan komen. Dit is vanwege de hoogte van de DB9 connector.

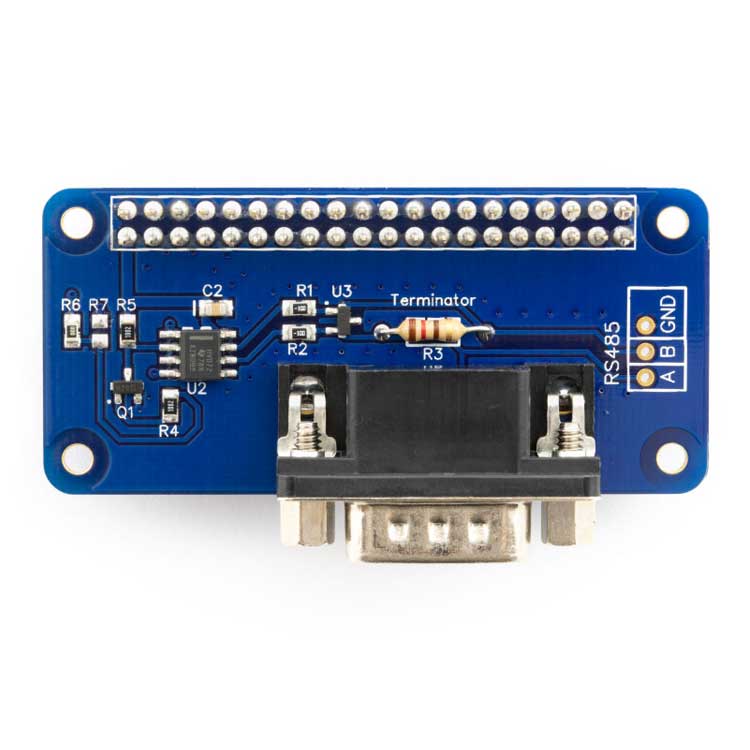

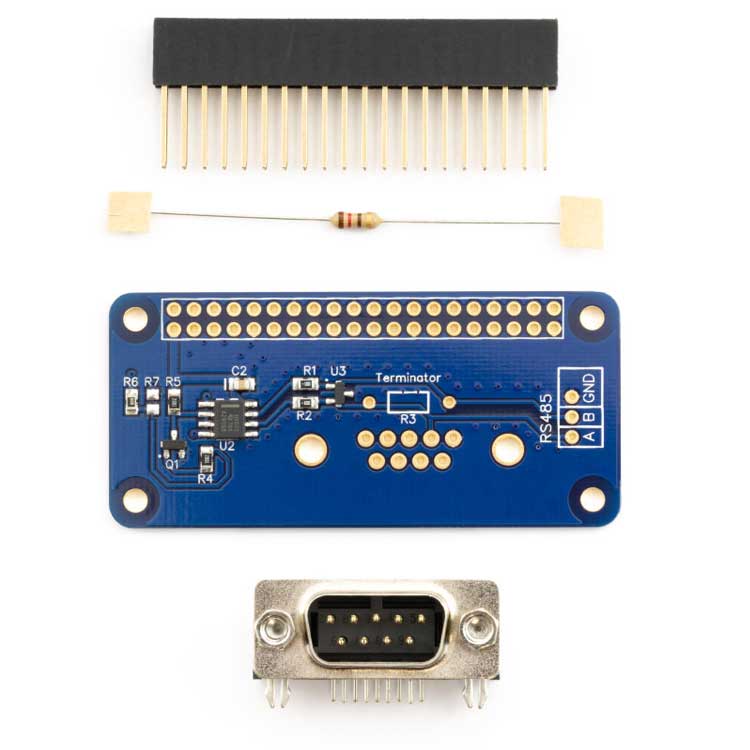

Er is een 120 ohm weerstand meegeleverd met de RS485 Pi. Deze is nodig wanneer de RS-485 aan het einde van de RS-485 bus zit.

RS485 Pi

Uitverkocht

€15,95

Bestel voor 16:00 = vandaag verzonden
Gratis verzending vanaf €99,95
14 dagen gratis terugsturen
Levering uit eigen voorraad
Zelfde dag ophalen bij ons in Leusden

5139+ beoordelingen

webwinkelkeur logo

4.7 gem.

5139+ beoordelingen
webwinkelkeur logoBekijk alles

SKU: AB1009 Categorieën: Raspberry Pi Accessories

Beschrijving RS485 Pi

De RS485 Pi is een communicatie board die het RS-485 seriële protocol ondersteund.
De RS-485 poort is verbonden met de UART poort op de Raspberry Pi door middel van een SN65HVD72 interface. De SN65HVD72 IC zet de 3.3V UART signalen om naar RS-485 spanningen waardoor communicatie tussen apparaten mogelijk is. De RS-485 poort kan worden benaderd via de DB9 poort of soldeer punten op de PCB.
De RS485 Pi beschikt over bescherming tegen piekspanningen. Dit is in de vorm van een TVS diode en twee 10 ohm Pulse-Proof Thick-Film weerstanden.
Let op, je kunt één RS485 Pi board per Raspberry pi gebruiken. Wanneer je de RS485 Pi stapelt met andere uitbreidingsborden moet deze bovenaan komen. Dit is vanwege de hoogte van de DB9 connector.
Er is een 120 ohm weerstand meegeleverd met de RS485 Pi. Deze is nodig wanneer de RS-485 aan het einde van de RS-485 bus zit.
