Wat is een labvoeding?

Een labvoeding is een regelbare voeding voor het testen van elektronica. Het apparaat zet netspanning om in een stabiele gelijkspanning. Je kunt de uitgangsspanning en maximale stroom zelf instellen.

Een labvoeding wordt ook wel laboratoriumvoeding, DC-voeding of regelbare voeding genoemd. Het apparaat is geschikt voor gebruik op een werkbank, in een werkplaats of in een practicumlokaal.

Met een labvoeding kun je een schakeling veilig van stroom voorzien. Je hoeft hiervoor niet steeds een andere adapter of batterij te gebruiken. Ook kun je testen hoe een schakeling reageert op verschillende spanningen.

Waarvoor gebruik je een laboratoriumvoeding?

Labvoedingen worden gebruikt door hobbyisten, studenten, reparateurs en professionele ontwikkelaars. Ze zijn geschikt voor veel soorten elektronica.

Je kunt een labvoeding onder andere gebruiken voor:

• Het voeden van elektronische schakelingen
• Het testen van Arduino-projecten
• Het ontwikkelen van prototypes
• Het controleren van printplaten
• Het testen van motoren en ledverlichting
• Het opsporen van kortsluiting
• Het repareren van elektronische apparaten
• Het uitvoeren van lessen en practica
• Het testen van onderdelen bij verschillende spanningen

Een labvoeding geeft vaak ook de actuele spanning en stroom weer. Hierdoor zie je direct hoeveel stroom een schakeling gebruikt. Een onverwacht hoog stroomverbruik kan wijzen op een fout of kortsluiting.

Welke spanning heb je nodig?

De maximale uitgangsspanning is een belangrijke eigenschap van een labvoeding. Veel modellen kunnen een spanning tussen 0 en 30 V leveren. Dit bereik is geschikt voor veel algemene elektronicaprojecten.

Werk je vooral met microcontrollers, sensoren en kleine schakelingen? Dan gebruik je vaak 3,3 V, 5 V of 12 V. Een regelbare voeding van 0–30 V biedt hiervoor genoeg ruimte.

Voor toepassingen met een hogere spanning kan een labvoeding van 0–60 V nodig zijn. Controleer vooraf welke spanning je project nodig heeft. Kies bij voorkeur een voeding met iets meer bereik dan je direct nodig denkt te hebben.

Een groter spanningsbereik is niet altijd beter. Een model met een lager bereik kan binnen dat bereik soms nauwkeuriger worden ingesteld. Kijk daarom ook naar de resolutie en nauwkeurigheid van de voeding.

Hoeveel stroom moet een labvoeding leveren?

De maximale stroom wordt aangegeven in ampère. Veel labvoedingen kunnen 3 A of 5 A leveren. Dit is genoeg voor veel printplaten, sensoren en microcontrollerprojecten.

Motoren, krachtige ledstrips en andere grotere verbruikers kunnen meer stroom nodig hebben. Controleer daarom het verwachte stroomverbruik van je toepassing.

Kies een voeding die meer stroom kan leveren dan je schakeling normaal gebruikt. De schakeling neemt alleen de stroom af die nodig is. Een voeding van 5 A stuurt dus niet automatisch 5 A door je project.

Stel wel altijd een veilige stroomlimiet in. Begin bij nieuwe schakelingen met een lage limiet. Verhoog deze alleen als dat nodig is. Zo beperk je de kans op schade bij een fout.

Let ook op het maximale vermogen

Het vermogen van een labvoeding wordt aangegeven in watt. Je berekent het vermogen door de spanning met de stroom te vermenigvuldigen.

Een voeding van 30 V en 5 A heeft bijvoorbeeld een maximaal vermogen van 150 W. Bij sommige modellen kun je niet op elke spanning de maximale stroom gebruiken. Het totale vermogen vormt dan de grens.

Controleer daarom niet alleen de maximale spanning en stroom. Kijk ook naar het maximale uitgangsvermogen. Dit is vooral belangrijk bij zware belasting of langdurige tests.

Wat zijn CV en CC?

Veel labvoedingen hebben een CV- en CC-modus. CV staat voor constant voltage. In deze stand houdt de voeding de ingestelde spanning gelijk.

CC staat voor constant current. Deze stand wordt actief zodra de ingestelde stroomlimiet wordt bereikt. De voeding verlaagt dan de spanning om de stroom op de ingestelde waarde te houden.

Deze stroombegrenzing is een van de belangrijkste functies van een labvoeding. Ze helpt onderdelen te beschermen tijdens het testen. Ook maakt de CC-modus het mogelijk om toepassingen met een vaste stroom te testen.

Op het display kun je vaak zien welke modus actief is. Staat de voeding onverwacht in de CC-modus? Dan vraagt de schakeling mogelijk te veel stroom. Ook kan er sprake zijn van een verkeerde aansluiting of kortsluiting.

Eén of meerdere kanalen kiezen

Een eenvoudige laboratoriumvoeding heeft meestal één regelbare uitgang. Dit is voldoende als je slechts één spanning nodig hebt.

Voor uitgebreidere schakelingen kunnen meerdere kanalen handig zijn. Een schakeling kan bijvoorbeeld tegelijk 3,3 V, 5 V en 12 V nodig hebben. Met een voeding met meerdere uitgangen maak je deze spanningen binnen één testopstelling beschikbaar.

Sommige uitgangen kunnen in serie of parallel worden gebruikt. Hiermee verhoog je de beschikbare spanning of stroom. Dit mag alleen als de voeding deze functie ondersteunt. Controleer hiervoor altijd de handleiding.

Regelbare of programmeerbare labvoeding

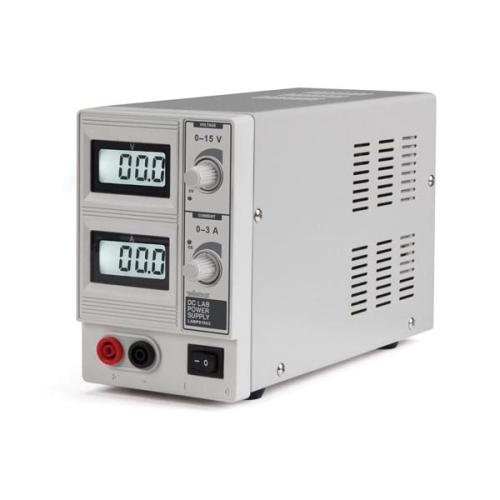

Een standaard labvoeding stel je in met draaiknoppen of toetsen. Dit werkt snel en is geschikt voor dagelijks gebruik.

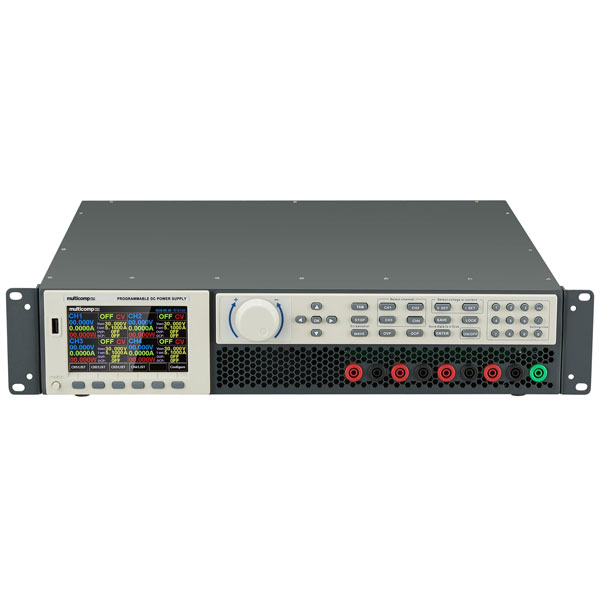

Een programmeerbare labvoeding biedt meer mogelijkheden. Je kunt instellingen opslaan of automatisch laten veranderen. Sommige modellen kunnen via USB, LAN of RS232 met een computer worden verbonden.

Dit is handig voor lange tests en vaste testprocedures. Je kunt bijvoorbeeld meerdere spanningen na elkaar instellen. Ook kun je een test steeds op dezelfde manier uitvoeren.

Voor hobbygebruik is een handmatig regelbare voeding vaak voldoende. Voor ontwikkeling, productie en geautomatiseerde tests kan een programmeerbaar model veel tijd besparen.

Waar moet je verder op letten?

Let bij het vergelijken van labvoedingen ook op de afleesbaarheid van het scherm. Een duidelijk display maakt het instellen en controleren eenvoudiger.

Kijk daarnaast naar de instelresolutie, nauwkeurigheid, rimpel en aanwezige beveiligingen. Denk aan bescherming tegen overbelasting, een te hoge spanning en oververhitting.

Ook de aansluitingen zijn belangrijk. Controleer of deze passen bij je meetsnoeren en toepassing. Zet de uitgang pas aan nadat je de spanning, stroomlimiet en aansluitingen hebt gecontroleerd.

Welke labvoeding past bij jou?

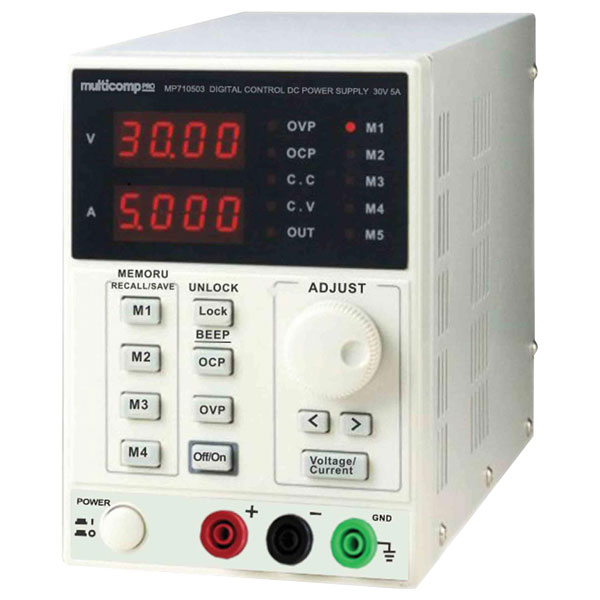

Voor algemene elektronicaprojecten is een regelbare labvoeding van 0–30 V en 0–3 A of 0–5 A vaak een goede keuze. Dit bereik past bij veel schakelingen en reparaties.

Heb je een hogere spanning nodig? Kies dan bijvoorbeeld een model van 0–60 V. Werk je met meerdere voedingsspanningen? Dan kan een voeding met twee of vier kanalen handiger zijn.

Voor automatische tests kies je een programmeerbare laboratoriumvoeding. Let daarbij ook op de aanwezige aansluitingen en softwaremogelijkheden.

Bepaal eerst welke spanning, stroom en vermogen je nodig hebt. Kijk daarna naar het aantal kanalen en de gewenste bediening. Zo vind je een labvoeding die past bij jouw projecten en werkplek.
