1 Wire Pi Plus Zero

12,36 /12,36 excl. btw

2 op voorraad

  • Gratis verzending vanaf €74,95 NL. (€99,95 BE/DE)
  • Voor 16:00 besteld = morgen in huis
  • Express voor 11:00 besteld = vanavond in huis*
  • 14 dagen gratis terugsturen*
  • Ook af te halen bij ons in Leusden!
Artikelnummer: AB1004 Categorie:

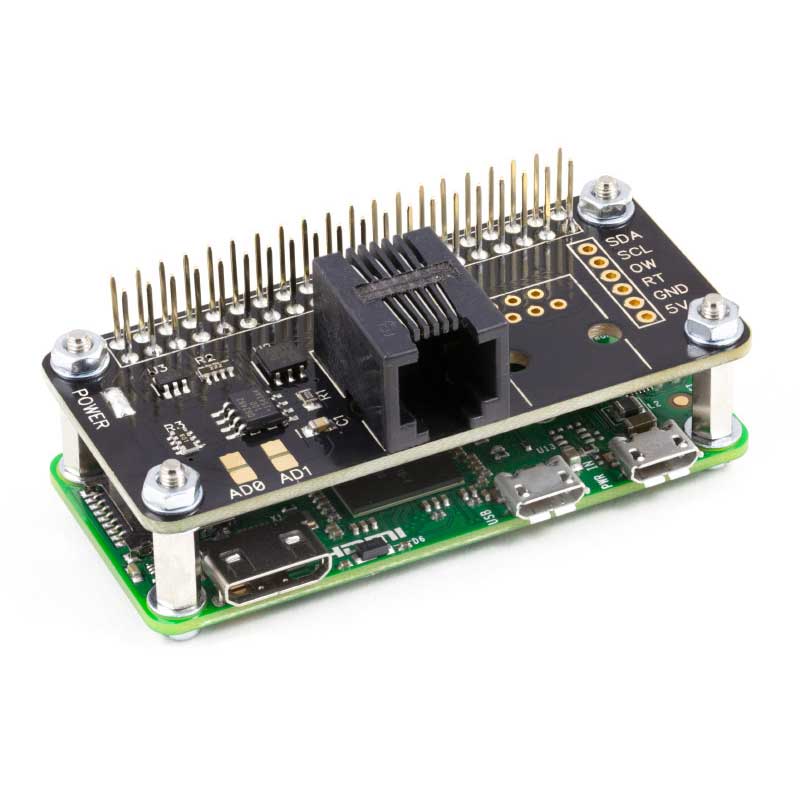

Beschrijving 1 Wire Pi Plus Zero

De 1 Wire Pi Plus van AB Electronics is een communicatiebord. Het maakt communicatie via het 1-Wire® protocol met Raspberry Pi Zero mogelijk. Er is ook een 5V buffered I2C poort aanwezig. Het addon board kan worden bevestigd d.m.v. de montageset.
De 1-Wire®-poort op de 1 Wire Pi plus is gebaseerd op een DS2482-100 I2C naar 1-Wire® bridge apparaat. De SD2482-100 levert bi-directioneel protocol conversie tussen de I2C poort op de Pi en elk 1-Wire® slave apparaat. Er is ook een ESD-beveiligingsdiode. Deze is er om de boards te beschermen tegen elektrostatische spikes op de 1-Wire® poort. Verbindingen met de 1-Wire®-poort kunnen worden gemaakt via de RJ-12 aansluiting. Ook zijn er een aantal soldeerpunten beschikbaar om een kabel op te solderen.
De 1 Wire Pi Plus wordt gevoed via de Raspberry Pi Zero d.m.v. de GPIO-poort. Dankzij de extra pinnen kun je de 1 Wire Pi Plus stapelen met andere uitbreidingsborden.
Er is een 5V-invoerpoort waarmee je een externe voeding op de 1-Wire®-interface kunt aansluiten. Hiermee wordt de belasting op de Raspberry pi Zero verminderd. Wanneer je ervoor kiest om deze ingang te gebruiken verwijder je de Jumper Cap op het board.

Kenmerken 1 Wire Pi Plus Zero

  • 1-Wire® naar I2C Host-interface met ESD-beveiligingsdiode.
  • Stapelbaar met andere Raspberry Pi addons.
  • Gebufferde 5V I2C-poort.
  • Externe 5V-stroomingang voor 1-draads®-interface.
  • I2C-adresselectie via Soldeer-jumpers.

Configuratie document

Extra informatie

RPI-ACCE-Soort

Raspberry Pi
