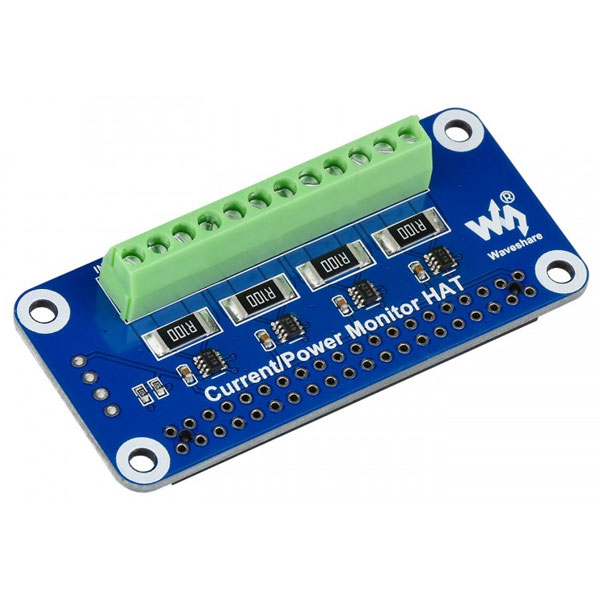

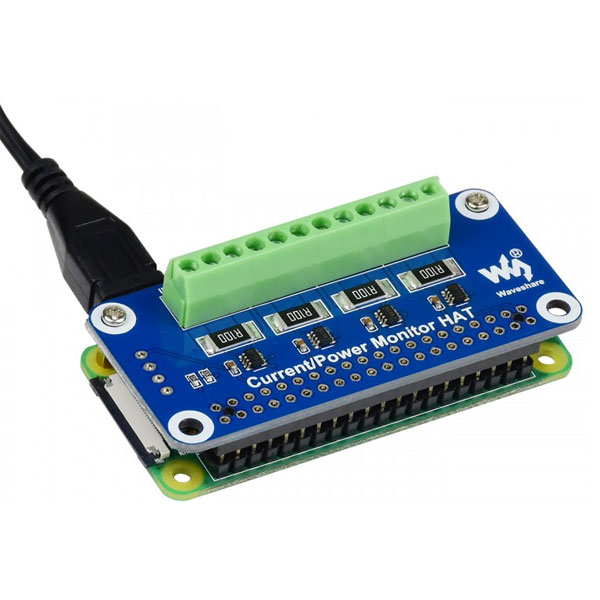

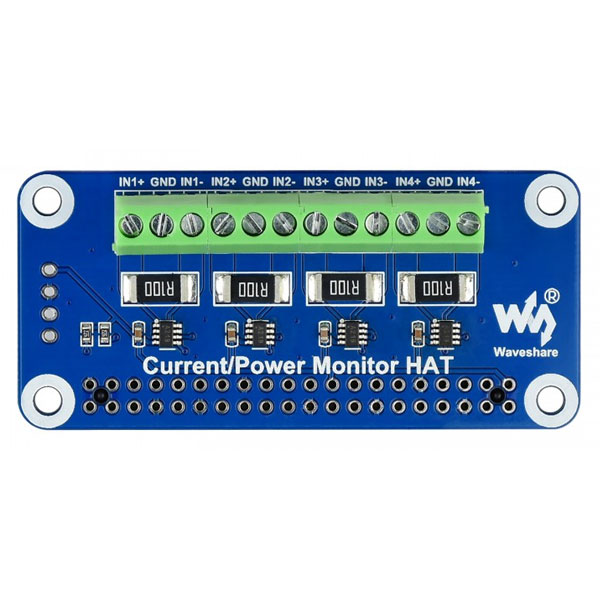

4-ch Current/Voltage/Power Monitor HAT Raspberry Pi – I2C/SMBus

30,54 /30,54 excl. btw

1 op voorraad (kan nabesteld worden)

  • Gratis verzending vanaf €74,95 NL. (€99,95 BE/DE)
  • Voor 16:00 besteld = morgen in huis
  • Express voor 11:00 besteld = vanavond in huis*
  • 14 dagen gratis terugsturen*
  • Ook af te halen bij ons in Leusden!
Artikelnummer: WAV1014 Categorieën: , ,

Beschrijving 4-ch Current/Voltage/Power Monitor HAT Raspberry Pi - I2C/SMBus

Dit is de 4-kanaals stroom en vermogensmonitor HAT van Waveshare. Het is speciaal ontworpen voor Raspberry Pi boards met een 40 pins GPIO connector. Via de I2C of SMBus interface is het eenvoudig om per kanaal stroom, spannen en verbruik te monitoren. Het is ook mogelijk om de spanning tussen beide zijden van de sampling weerstand te meten.

Kenmerken 4-ch Current/Voltage/Power Monitor HAT

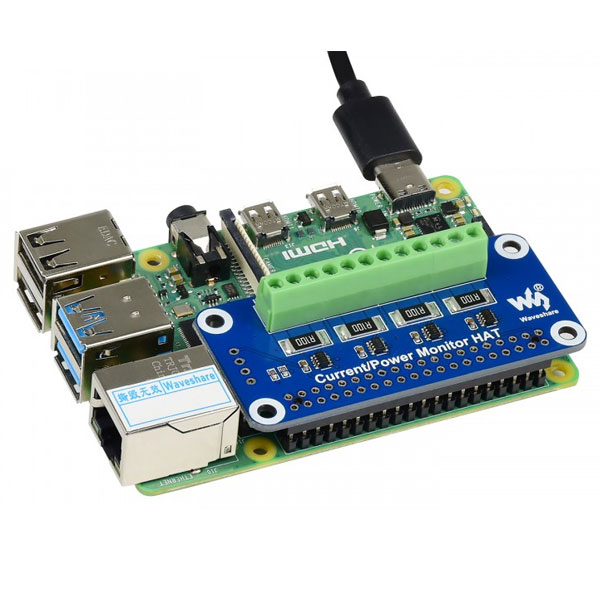

  • Standaard Raspberry Pi 40pin GPIO extension header, ondersteunt Raspberry Pi-serie boards
  • 4-kanaals bewaking, via I2C/SMBus-interface
  • Geïntegreerde 0,1Ω 1% sampling resistor, maakt het meten van bidirectionele stroom tot 3,2A mogelijk
  • Geïntegreerde 12-bits ADC, ondersteunt meerdere opeenvolgende conversies, 0 ~ 26V spanningsmeetbereik
  • Bereken en voer direct de gemeten vermogenswaarde uit via een extra vermenigvuldigregister

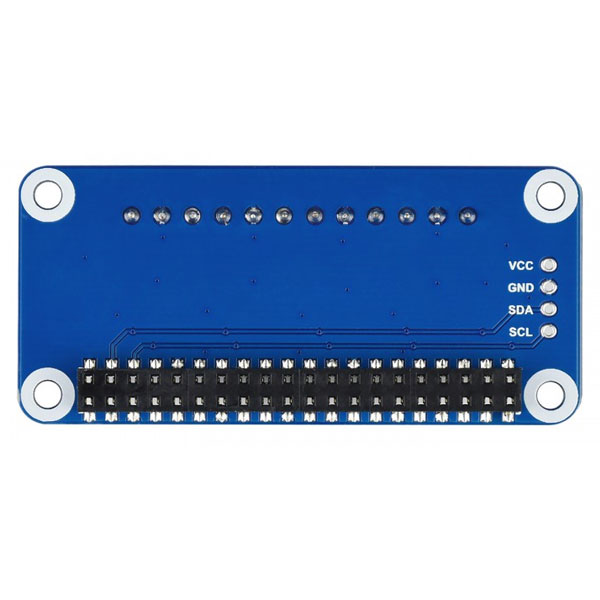

  • I2C-besturingspinnen voor verbinding met andere hostkaarten
  • Wordt geleverd met ontwikkelingsmiddelen en handleiding (voorbeelden voor Raspberry Pi/Arduino/STM32)

Specificaties 4-ch Current/Voltage/Power Monitor HAT

  • Bedrijfsspanning: 3.3V/5V
  • Besturingsinterface: I2C/SMBus
  • Sampling resistor: 0,1Ω 1%
  • Spanningsbereik: 0 ~ 26V
  • Huidig bereik: ± 3.2A
  • Resolutie: 0.8mA (±3.2A bereik) OF 0.1mA (±400mA bereik)
  • Afmetingen: 65 mm × 30 mm
  • Afmeting montagegat: 3,0 mm
  • Meer informatie

De 4-ch Current/Voltage/Power Monitor HAT bevat

  • Stroom-/vermogensmonitor HAT x1
  • 2x20PIN vrouwelijke pinheader x1
  • RPi-schroevenpakket (2 stuks) x1
