Raspberry Pi LiPo SHIM

13,95 /11,53 excl. btw

10 op voorraad (kan nabesteld worden)

  • Gratis verzending vanaf €74,95 NL. (€99,95 BE/DE)
  • Voor 16:00 besteld = morgen in huis
  • Express voor 10:30 besteld = vanavond in huis*
  • 14 dagen gratis terugsturen*
  • Ook af te halen bij ons in Leusden!
Artikelnummer: PIM1005 Categorieën: ,

Beschrijving Raspberry Pi LiPo SHIM

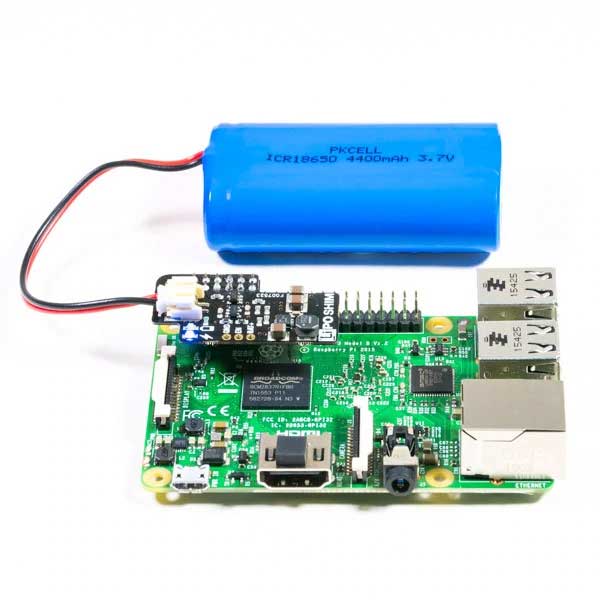

Deze LiPo SHIM biedt een handige manier om jouw Raspberry Pi boards van stroom te voorzien d.m.v. LiPo/Lilon accu's. Het is altijd lastig om een discrete en nette stroomvoorziening te hebben. De LiPo SHIM heeft het doel om jouw Pi te voorzien van de meest compacte voeding.
Je kunt de 0,8mm dikke PCB rechtstreeks op de GPIO-pinnen van de Pi solderen voor een permanente oplossing. Het is ook mogelijk om de meegeleverde 2x6 Female Pin headers op de SHIM te solderen. Zo kun je de SHIM op elk moment van de Pi afhalen. Dit blokkeert verder gebruik van die GPIO pinnen wel.
De SHIM maakt gebruik van de TPS61232 step-up boost converter van Texas Instruments die tot 96% efficiëntie biedt. Het bord is voorzien van LED's die aangeven of het bord aanstaat en of de batterij bijna leeg is.

Veiligheidsopmerking! Gebruik deze SHIM alleen met LiPo- of LiIon-accu's. Zorg ervoor dat elk project met LiPos voldoende wordt beschermd tegen deuken, buigen, doorboren of pletten. Daarnaast is deze SHIM niet op de accu op te laden en zul je een aparte oplader voor de accu nodig hebben.

Kenmerken Raspberry Pi LiPo SHIM

  • 0,8 mm dikke printplaat
  • Gevormd om zo laag mogelijk op de Raspberry Pi te zitten
  • 2-polige JST-connector, ideaal voor de meeste LiPo/LiIon-batterijen
  • LED-indicatoren voor voeding en bijna lege batterij
  • Levert tot 1.5A continue stroom (15uA ruststroom)
  • Waarschuwing voor bijna lege batterij bij 3,4 V (GPIO #4 LOW)
  • Automatische uitschakeling bij 3,0 V om uw batterij te beschermen
  • VBAT+, GND en EN-pinnen beschikbaar om uit te breken
  • 2x6 0.1" Female header (optioneel, voor niet-permanente installatie)
  • Inclusief rubberen voet om LiPo SHIM weg te houden van de Raspberry Pi
  • LiPo SHIM pinout
  • Compatibel met alle 40-pins header Raspberry Pi-modellen
  • Vereist solderen
  • Batterij niet inbegrepen
