Real Time Clock (RTC) DS1307 I2C Klok module

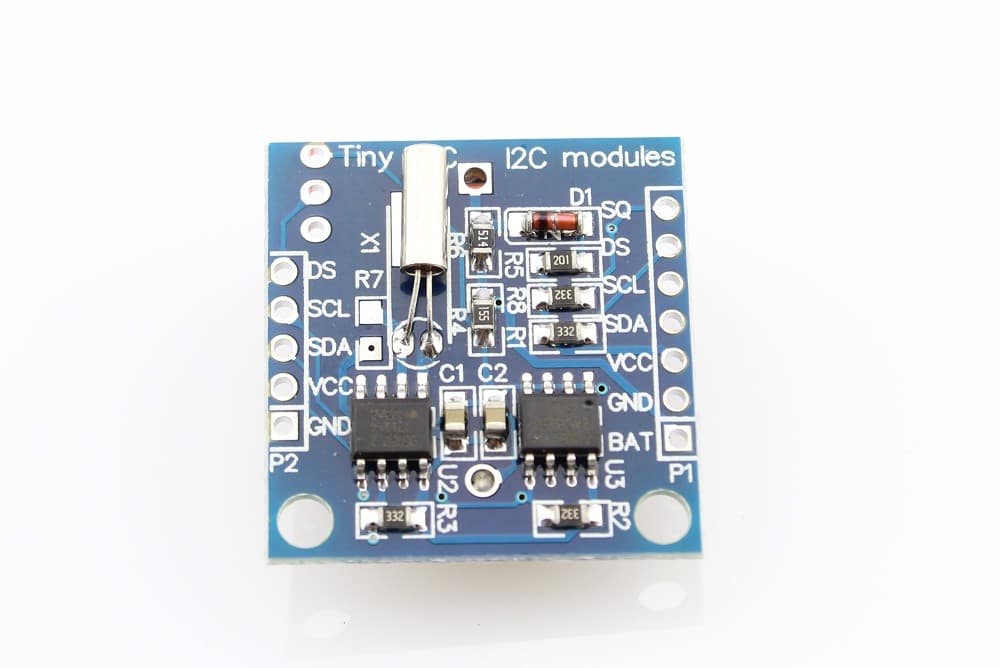

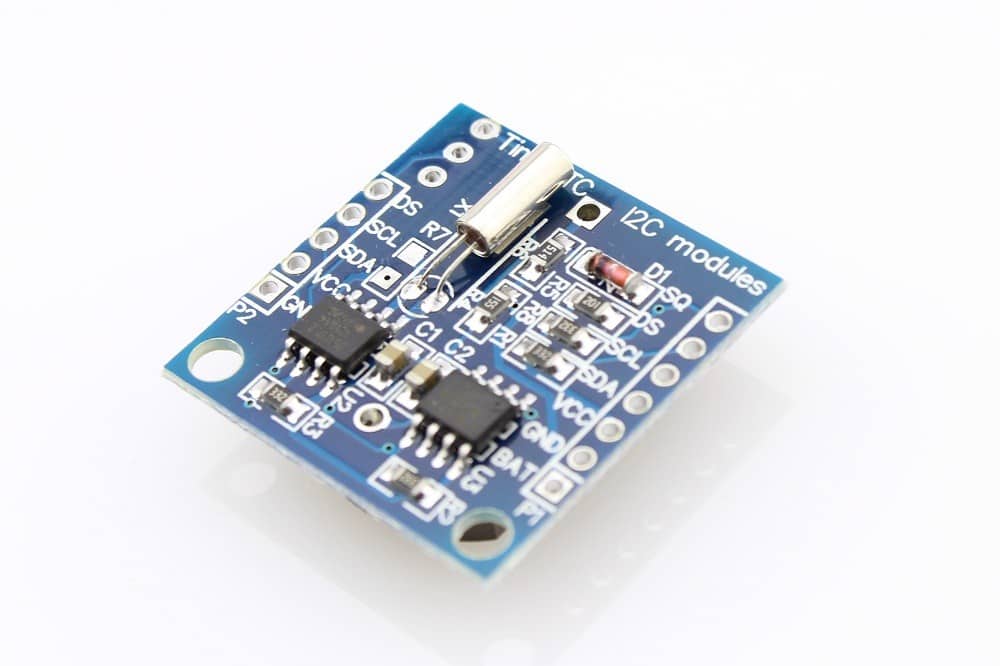

Beschrijving Real Time Clock (RTC) DS1307 I2C Klok Module

De Real Time Clock (RTC) DS1307 I2C Klok Module is een compacte tijdbeheeroplossing. Dit product is gebouwd rond de DS1307 chip. Deze chip staat bekend om zijn betrouwbaarheid in tijdregistratie. Het unieke aan deze module is de ondersteuning van het I2C protocol. Dit maakt integratie met diverse microcontrollers, zoals Arduino, eenvoudig. De module werkt op een Lithium knoopcel batterij. Dit type batterij garandeert een lange levensduur. De RTC module houdt zelfs tijd bij als de stroom van de microcontroller is losgekoppeld.

De functies van deze klokmodule zijn divers. Het geeft seconden, minuten, uren, dagen, datums, maanden en jaren weer. Een belangrijke eigenschap is de automatische aanpassing aan maanden met minder dan 31 dagen. Ook houdt het rekening met schrikkeljaren. De module werkt in zowel 24-uurs als 12-uurs formaten. Deze formaten zijn voorzien van AM/PM-indicatie. Let op: de batterij wordt niet meegeleverd. Beelden met batterij dienen enkel ter illustratie van het product in gebruik.

Kenmerken Real Time Clock (RTC) DS1307 I2C Klok Module

• Voeding: 5V DC
• Programmeerbare Square-Wave uitgangssignaal
• Automatische detectie en schakeling bij stroomuitval
• Laag energieverbruik: minder dan 500nA in batterij-backupmodus met draaiende oscillator
• 56-Byte, batterij-ondersteund, niet-vluchtig (NV) RAM voor datageheugen
• Ondersteunt I2C protocol voor eenvoudige integratie
• Biedt uitgebreide tijdinformatie: uren, minuten, seconden, dagen, data, maanden, jaren
• Automatische aanpassing voor kortere maanden en schrikkeljaren
• Werkt in 24-uurs of 12-uurs formaat met AM/PM-indicatie
• Lange levensduur dankzij Lithium knoopcel batterij
• Afmetingen: 27 x 27 x 9,8 mm
