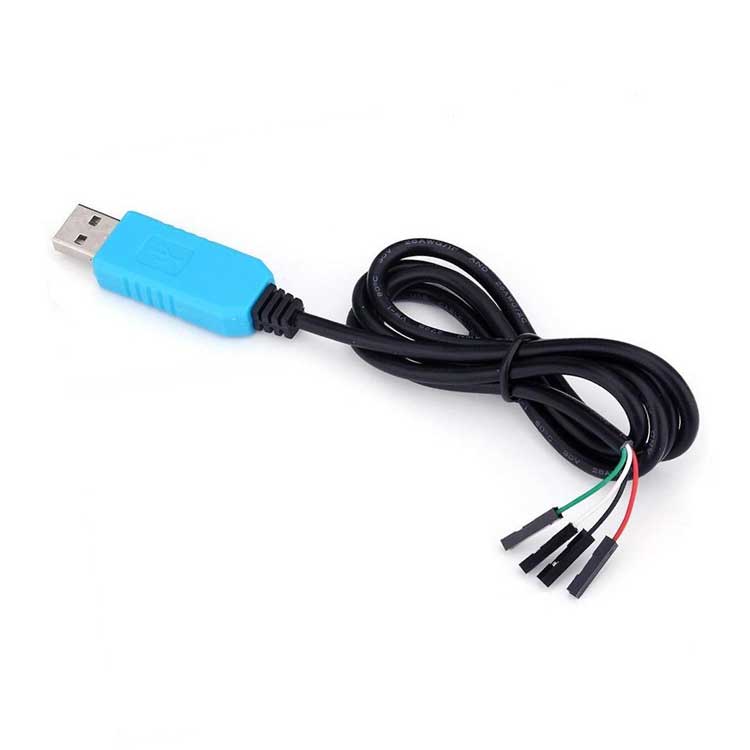

USB naar TTL kabel – CP2102
€9,95 /€8,22 excl. btw
Uitverkocht
Wil je op de hoogte gehouden worden wanneer dit product weer op voorraad is?
Wil je op de hoogte gehouden worden wanneer dit product weer op voorraad is?
- Gratis verzending vanaf €74,95 NL. (€99,95 BE/DE)
- Voor 16:00 besteld = morgen in huis
- Express voor 10:30 besteld = vanavond in huis*
- 14 dagen gratis terugsturen*
- Ook af te halen bij ons in Leusden!
Beschrijving USB naar TTL kabel - CP2102
De USB naar TTL kabel is de makkelijkste manier om verbinding te maken met de seriële consolepoort van b.v. een microcontroller of Raspberry Pi. In de USB-stekker zit een USB <-> seriële conversie-chip. Aan het einde van de kabel zitten vier draden. Rood voor stroom, zwart voor ground, wit voor RX in en groen voor TX out. De stroom pin biedt 5V bij 500mA direct vanuit de USB-poort. De RX/TX pinnen zijn 3,3V voor interfacing met de meest voorkomende chipsets.
Dankzij de losse pin-pluggen is de USB naar TTL kabel ideaal voor het aansluiten en verbinden met de debug / inlogconsole op o.a. de Raspberry Pi. Je sluit de pinnen aan zoals getoond om de Pi te voeden en de RX / TX-link op te zetten.
Wanneer je Windows 7/8/10, enz. Gebruikt, bekijk deze tutorialpagina met links naar stuurprogramma's voor zowel PL2303 als CP2102
Wanneer je Mac OS X gebruikt, Bekijk deze tutorialpagina met links naar stuurprogramma's voor zowel PL2303 als CP2012
Wanneer je Linux gebruikt, zijn stuurprogramma's al opgenomen in de kernel, het is niet nodig om iets te installeren!
Ook handig voor het hacken van WiFi-routers om alternatieve OS's of bijna elke andere 3.3V-logische seriële poort te installeren. Dit is gemakkelijker te gebruiken dan een FTDI-kabel in veel gevallen omdat de draden gescheiden zijn. Houdt er wel rekening mee dat dit een "TTL-kabel" wordt genoemd, maar technisch gezien is het CMOS-logica.
Specificaties USB naar TTL kabel
- Er zijn vier draden: rode stroom, zwarte grond, witte RX in USB-poort en groene TX uit de USB-poort.
- De POWER PIN biedt de 5V @ 500MA DIRECT van de USB-poort en de RX / TX-pinnen zijn 3,3 V-niveau voor het interfacing met de meest voorkomende chipsets voor 3.3V logische niveau.
- Wanneer je Windows 7/8/10, enz. Gebruikt, bekijk deze tutorialpagina met links naar stuurprogramma's voor zowel PL2303 als CP2102.
- Wanneer je Mac OS X gebruikt, Bekijk deze tutorialpagina met links naar stuurprogramma's voor zowel PL2303 als CP2012
- Wanneer je Linux gebruikt, zijn stuurprogramma's al opgenomen in de kernel, het is niet nodig om iets te installeren!
- PL2303HX.D datasheet
- PL2303TA datasheet
- CP210X Serial Communication Guide
- SiLabs CP210X product pages
