1 Wire Pi Plus

14,01 /14,01 excl. btw

Uitverkocht

  • Gratis verzending vanaf €74,95 NL. (€99,95 BE/DE)
  • Voor 16:00 besteld = morgen in huis
  • Express voor 11:00 besteld = vanavond in huis*
  • 14 dagen gratis terugsturen*
  • Ook af te halen bij ons in Leusden!
Artikelnummer: AB1003 Categorie:

Beschrijving 1 Wire Pi Plus

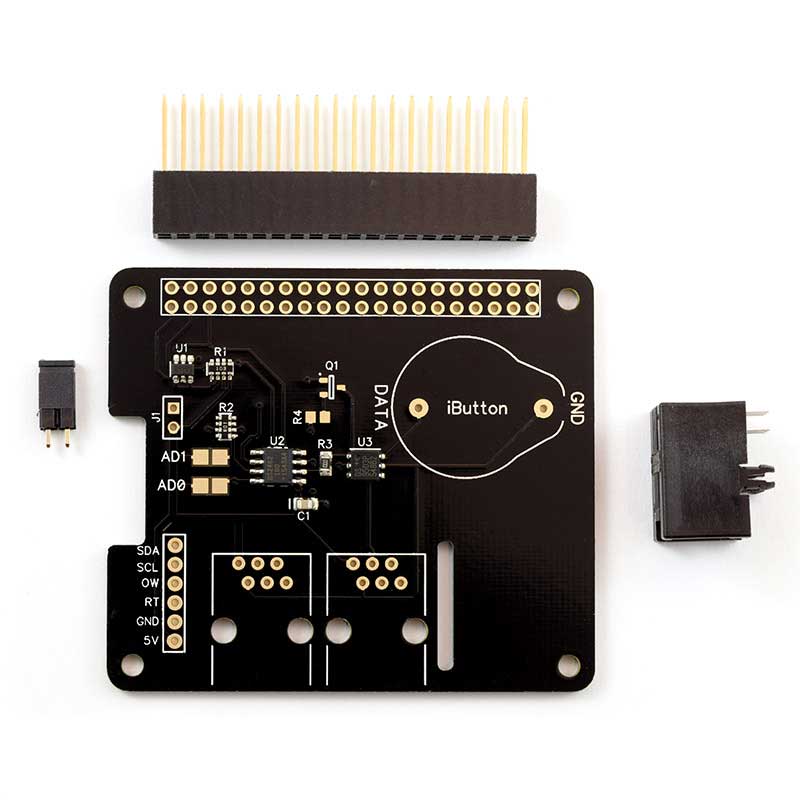

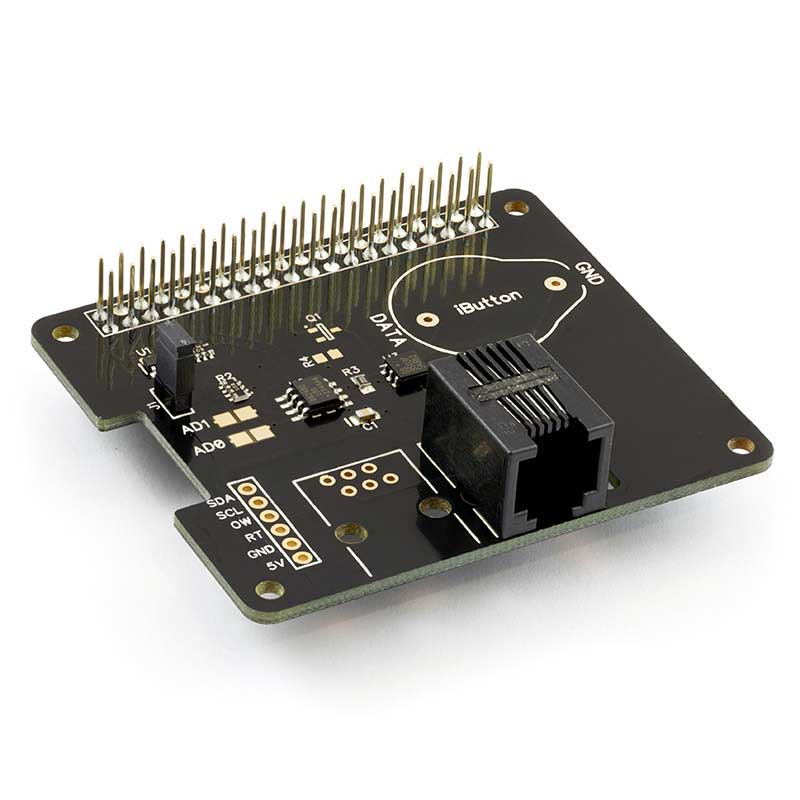

De 1 Wire Pi Plus van AB Electronics is een communicatiebord. Het maakt communicatie via het 1-Wire® protocol met Raspberry Pi mogelijk. Er is ook een 5V buffered I2C poort aanwezig. Het addon board kan worden bevestigd d.m.v. de montageset.

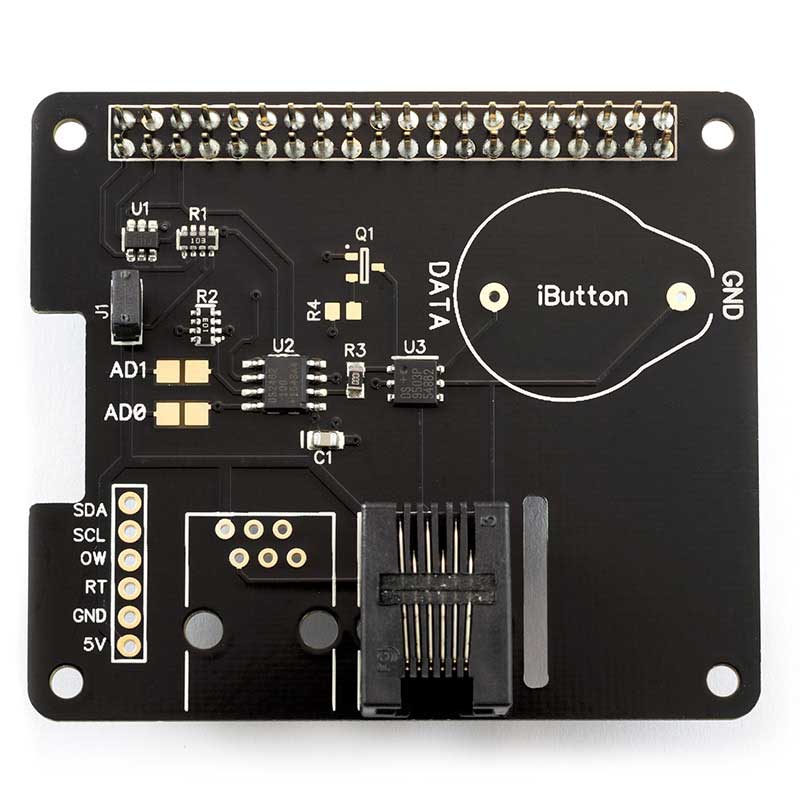

De 1-Wire®-poort op de 1 Wire Pi plus is gebaseerd op een DS2482-100 I2C naar 1-Wire® bridge apparaat. De SD2482-100 levert bi-directioneel protocol conversie tussen de I2C poort op de Pi en elk 1-Wire® slave apparaat. Er is ook een ESD-beveiligingsdiode. Deze is er om de boards te beschermen tegen elektrostatische spikes op de 1-Wire® poort. Verbindingen met de 1-Wire®-poort kunnen worden gemaakt via de RJ-12 aansluiting. Ook zijn er een aantal soldeerpunten beschikbaar om een kabel op te solderen.

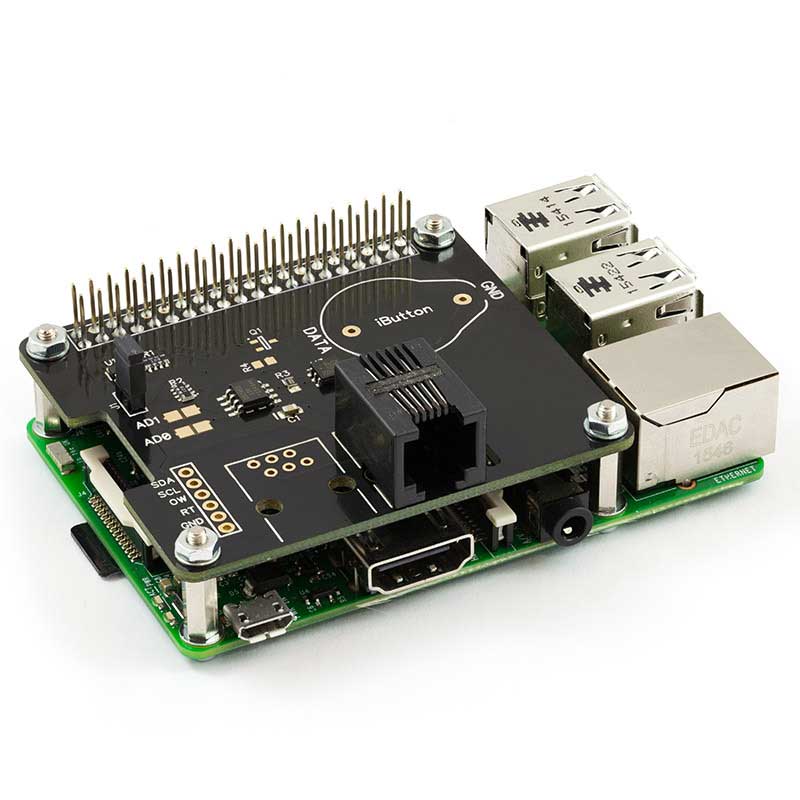

De 1 Wire Pi Plus wordt gevoed door de Raspberry Pi d.m.v. de GPIO-poort. Dankzij de extra pinnen kun je de 1 Wire Pi Plus stapelen met andere uitbreidingsborden.
Er is een 5V-invoerpoort waarmee je een externe voeding op de 1-Wire®-interface kunt aansluiten. Hiermee wordt de belasting op de Raspberry pi verminderd. Wanneer je ervoor kiest om deze ingang te gebruiken verwijder je de Jumper Cap op het board.

Kenmerken 1 Wire Pi Plus

  • 1-Wire® naar I2C Host-interface met ESD-beveiligingsdiode.
  • Stapelbaar met andere Raspberry Pi addons.
  • Gebufferde 5V I2C-poort.
  • Externe 5V-stroomingang voor 1-draads®-interface.
  • I2C-adresselectie via Soldeer-jumpers.

Configuratie document

Extra informatie

RPI-ACCE-Soort

Raspberry Pi

, ,
