4-Pin JST PH naar JST HS Kabel – STEMMA naar QT / Qwiic – 200mm

Beschrijving 4-Pin JST PH naar JST SH Kabel - STEMMA naar QT / Qwiic - 200mm

Deze 200mm lange 4-draads kabel is ideaal voor makers die werken met STEMMA en Qwiic systemen. Deze unieke kabel heeft aan de ene kant een STEMMA QT / Sparkfun Qwiic JST SH connector en aan de andere kant een STEMMA JST PH connector. Met een kleine aanpassing, zoals het wegvijlen van de middennok, past de JST PH connector ook in een Grove aansluiting.

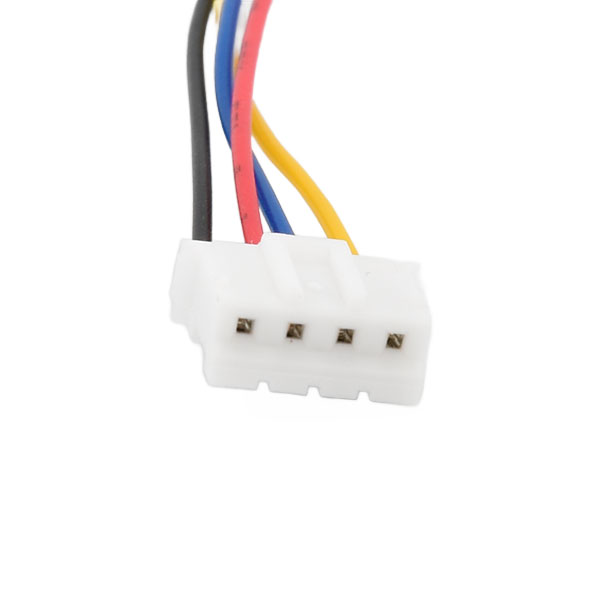

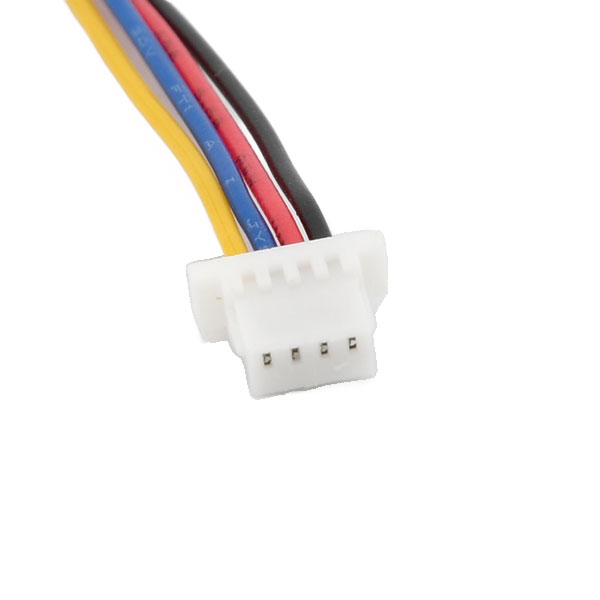

De JST PH connectoren hebben een pitch van 2mm, terwijl de JST SH (ook bekend als Qwiic) connectoren een pitch van 1mm hebben. Beide connectoren hebben een stevige klik, maar zijn toch gemakkelijk in en uit te pluggen. Deze kabel is ideaal voor gebruik met onder andere PyPortal, PyBadge, PyGamer, en HalloWings, of andere apparaten die een 4-pin JST PH connector gebruiken voor I2C.

Gebruik deze kabel om eenvoudig sensoren en drivers van het ene bord naar het andere te verbinden. Houd er rekening mee dat je op de spanning moet letten wanneer je 3V-only Qwiic sensoren gebruikt met deze kabel.

Je kunt deze kabel gebruiken om elke Grove I2C sensor (3-5V) aan te sluiten op een I2C host met STEMMA QT of Qwiic connectors (3V). Je kunt ook elke STEMMA QT sensor (3-5V) aansluiten op een Grove of STEMMA host (5V) bord, en vice versa. Let op: als je een Qwiic bord (alleen 3V stroom!) wilt aansluiten op een Grove of STEMMA host, zorg er dan voor dat de stroomschakelaar op 3V staat.

Kenmerken 4-Pin JST PH naar JST SH Kabel - STEMMA naar QT / Qwiic - 200mm

• Lengte: 200mm

• Connectoren: JST SH aan één kant, JST PH aan de andere kant

• Compatibiliteit: STEMMA QT, Sparkfun Qwiic, Grove

• Pitch: JST PH 2mm, JST SH 1mm

• Gebruik: Voor I2C verbindingen

• Kleuren codering:

  • Zwart voor GND

  • Rood voor V+ (3.3V voor Qwiic, 3-5V voor STEMMA QT)

  • Blauw voor SDA

  • Geel voor SCL

• Toepassingen: Ideaal voor gebruik met PyPortal, PyBadge, PyGamer, HalloWings, en andere apparaten met een 4-pin JST PH connector voor I2C

• Aanpassing: JST PH connector kan aangepast worden voor Grove aansluitingen
